LANmark-OF ENSPACE Indoor MPO-MPO Pre-Term

Produkte

LANmark-OF ENSPACE Indoor Method B Pre-Term OM4 x12F MPO/M-MPO/M Ultra Low Loss fan out C xm LSZH Cca Aqua

Nexans ref. N157.BI12AACxxx-AC

  • Fasertyp: OM4 50/125
  • Verdrahtungstyp: Polarity Method B



LANmark-OF ENSPACE Indoor Method B Pre-Term SM x12F MPO/M-MPO/M Low Loss fan out C xm LSZH Cca Yellow

Nexans ref. N154.BI12AACxxx-YC

  • Fasertyp: SM (G657.A1)
  • Verdrahtungstyp: Polarity Method B



LANmark-OF ENSPACE Indoor Method C Pre-Term OM4 x12F MPO/M-MPO/M Ultra Low Loss fan out C xm LSZH Cca Aqua

Nexans ref. N157.CI12AACxxx-AC

  • Fasertyp: OM4 50/125
  • Verdrahtungstyp: Polarity Method C



LANmark-OF ENSPACE Indoor Method C Pre-Term SM x12F MPO/M-MPO/M Low Loss fan out C xm LSZH Cca Yellow

Nexans ref. N154.CI12AACxxx-YC

  • Fasertyp: SM (G657.A1)
  • Verdrahtungstyp: Polarity Method C



LANmark-OF ENSPACE Indoor Patch Cord OM4 x12F MTP/F-MTP/F Ultra Low Loss xm LSZH Cca Aqua

Nexans ref. N157.BI12FFPxxx-AC

  • Fasertyp: OM4 50/125
  • Verdrahtungstyp: Polarity Method B



LANmark-OF ENSPACE Indoor Patch Cord SM x12F MTP/F-MTP/F Low Loss xm LSZH Cca Yellow

Nexans ref. N154.BI12FFPxxx-YC

  • Fasertyp: SM (G657.A1)
  • Verdrahtungstyp: Polarity Method B



Beschreibung

Beschreibung

Normen

  • International
    ISO/IEC 11801

MPO-MPO Pre-Term Eigenschaften

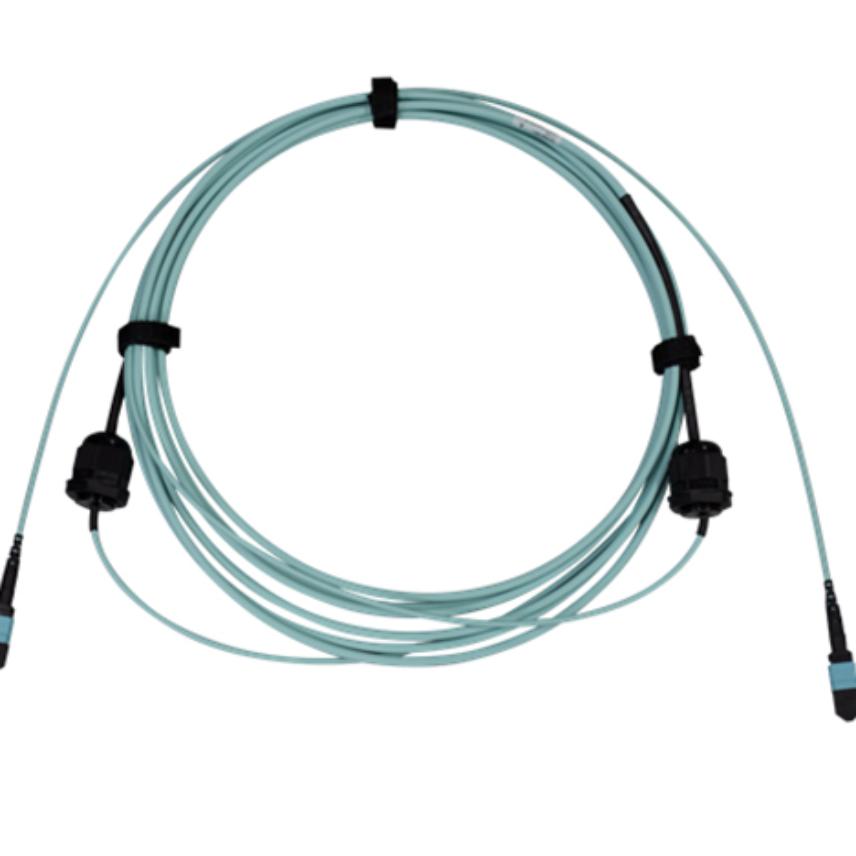

Das MPO-MPO Pre-Term hat gepinnte (männliche) Steckverbinder. Dies passt zu den unbestifteten (weiblichen) Steckern in den ENSPACE-Modulen und den weiblichen Plug&Play-Modulen.



Die MPO-MPO Pre-Terms haben beidseitig PG-13 Kabelverschraubungen, die eine solide Befestigung in den LANmark-OF ENSPACE- und Plug&Play-Patchpanel-Steckplätzen ermöglichen.



Die Installation der Pre-Terms erfolgt durch Verlegung.  Bei größeren Längen kann eine abnehmbare Zugöse für die Installation durch Ziehen verwendet werden.



Das "xxx" in der N-Nummer ist die Länge in Meter zwischen den Kabelverschraubungen, d.h. die Pre-Term-Länge zwischen den Rückseiten der Patchfelder.



Eigenschaften des Kabels

Das für den Pre-Term verwendete Kabel ist das "LANmark-OF Double Jacket Indoor Cable B2ca" und ist für die Inneninstallation optimiert.  Das Kabel hat einen Innen- und Außenmantel und 2 Lagen Aramidgarne.



Der Doppelmantel macht das Pre-Term zwischen den Racks robuster.



Im Inneren des Panels wird der Außenmantel entfernt und der Innenmantel ermöglicht eine flexible Auffächerung für die Installation innerhalb des Patchpanels.



Das Kabel wurde auf sein Brandverhalten gemäß der neuen Bauproduktenverordnung getestet: EN50575:2014 +A1:2016. Es hat ein sehr hohes Brandverhalten mit minimaler Brandlast und -ausbreitung, Rauchdichte, Tröpfchenbildung und Säuregehalt: B2cas1a, d0, a1.



Um Überlängen in Rechenzentren zu reduzieren, werden die Pre-Terms kundenspezifisch gefertigt und sind in 1m-Schritten erhältlich.



Polarität und optische Leistung

Die Pre-Terms sind mit einer Methode B- oder C-Polarität gemäß der Norm TIA-568.3-D-2016 erhältlich.



Für eine Duplex-Übertragung wie bei 10GBase-SR (10G) wird die Sende-Empfangs-Polarität im Kanal mit einem der folgenden Ansätze beibehalten:



Gerade Kassette auf Seite A + Methode C Pre-Term + gerade Kassette auf Seite B.

Gerade Kassette auf Seite A + Methode B Pre-Term + gekreuzte Kassette auf Seite B.

Beide Ansätze verwenden auf beiden Seiten die gleichen Duplex-LC-Patchkabel.



Für parallele Optiken für Multimode wie für 100GBase-SR4 (100G) können Methode B Pre-Terms mit Key-Up/Key-Down-Adaptern auf beiden Seiten des Kanals verwendet werden. Auf beiden Seiten können die gleichen geraden Buchsen-Buchsen-Patchkabel verwendet werden.



Die Einfügedämpfung einer MPO-MPO-Verbindung wird nach der Norm IEC61300-3-45 gemessen.



Die Rückflussdämpfung einer MPO-Verbindung wird nach IEC 61300-3-6 gemessen.

Eigenschaften

Eigenschaften

Abmessungsmerkmale

Abmessungsmerkmale

Anzahl der optischen Fasern
12

Anwendungsmerkmale

Anwendungsmerkmale

Umgebungstemperatur bei Verlegung, Bereich
0 - 40 °C
Lagertemperatur, Bereich
-20 - 60 °C
Flammwidrig
IEC 60332-1
flammwidrig
IEC 60332-3
