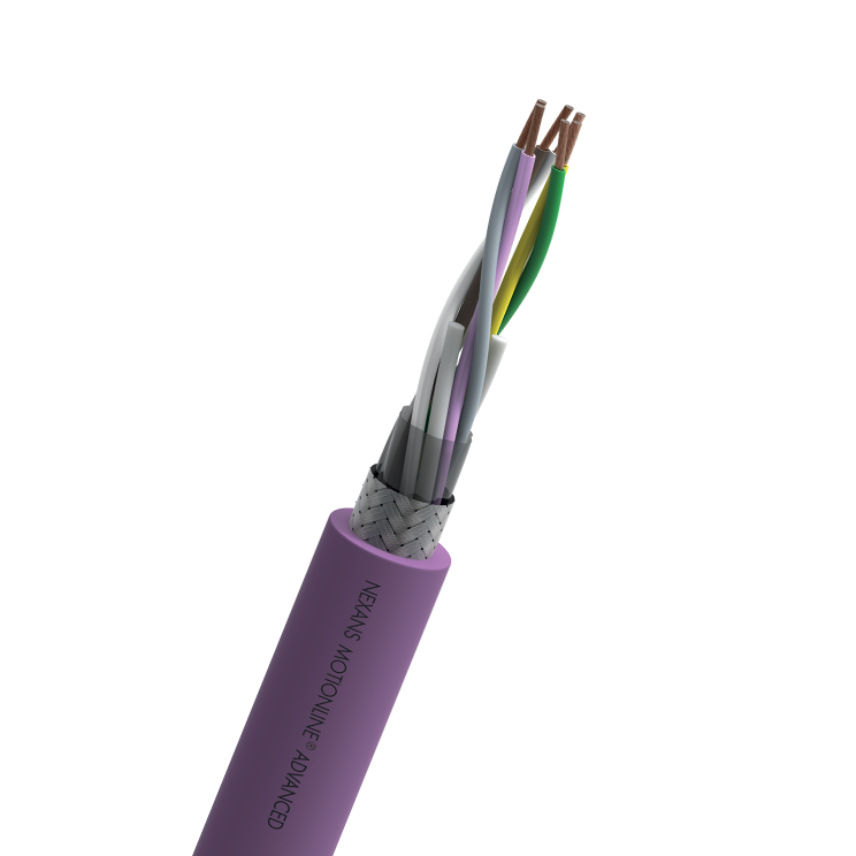

INTERBUS PUR (3x2x0.25)C

Beschreibung

Beschreibung

Normen

  • International
    UL and CSA approval




Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leitermaterial
Kupfer, blank
Leitungsaufbau
(3x2x0.25)C
Isolierung
Polyolefin
Insulation colour
DIN 47100
Füllmaterial / Innenmantelmaterial
Thermoplastic material
Taping
Non woven tape
Shielding
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Separator
Non woven tape
Außenmantel
PUR
Mantelfarbe
Violet RAL 4001

Abmessungsmerkmale

Abmessungsmerkmale

Aussendurchmesser
8 mm
Kupferzahl
27 kg/km
Nettogewicht ca.
62 kg/km

Elektrische Eigenschaften

Elektrische Eigenschaften

Rated Voltage Uo/U
30 V
Prüfspannung
1500 V
Wellenwiderstand
100 Ohm

Übertragungseigenschaften

Übertragungseigenschaften

Attenuation at 256 kHz
1,5 dB/100m
Attenuation at 722 kHz
2,4 dB/100m
Dämpfung bei 1 MHz
2,7 dB/100m
Attenuation at 4 MHz
5,2 dB/100m
Attenuation at 10 MHz
8,4 dB/100m
Attenuation at 16 MHz
11,2 dB/100m
Attenuation at 20 MHz
11,9 dB/100m
Near End Cross Talk @ 722 kHz
61 dB/100m
Nahnebensprechen bei 1 MHz
59 dB/100m
Near End Cross Talk @ 2 MHz
55 dB/100m
Near End Cross Talk @ 4 MHz
50 dB/100m
Near End Cross Talk @ 8 MHz
46 dB/100m
Nahnebensprechen bei 10 MHz
44 dB/100m
Near End Cross Talk @ 16 MHz
41 dB/100m
Nahnebensprechen bei 20 MHz
40 dB/100m
Ausbreitungsgeschwingigkeit
66 %

Mechanische Eigenschaften

Mechanische Eigenschaften

Biegezyklen
5 Mio.
Maximum acceleration
20 m/s²
Übertragungsgeschwindigkeit
240 m/min

Anwendungsmerkmale

Anwendungsmerkmale

Minimaler Biegeradius bewegt
10 (xD)
Einsatzbereich
Dynamic
Betriebstemperatur
-20 ... 80 °C
Lagertemperatur, Bereich
-30 ... 80 °C
Ölbeständig
EN 50363-10-2
Flammwidrig
IEC/EN 60332-1-2; FT1; UL 1581 FT1
