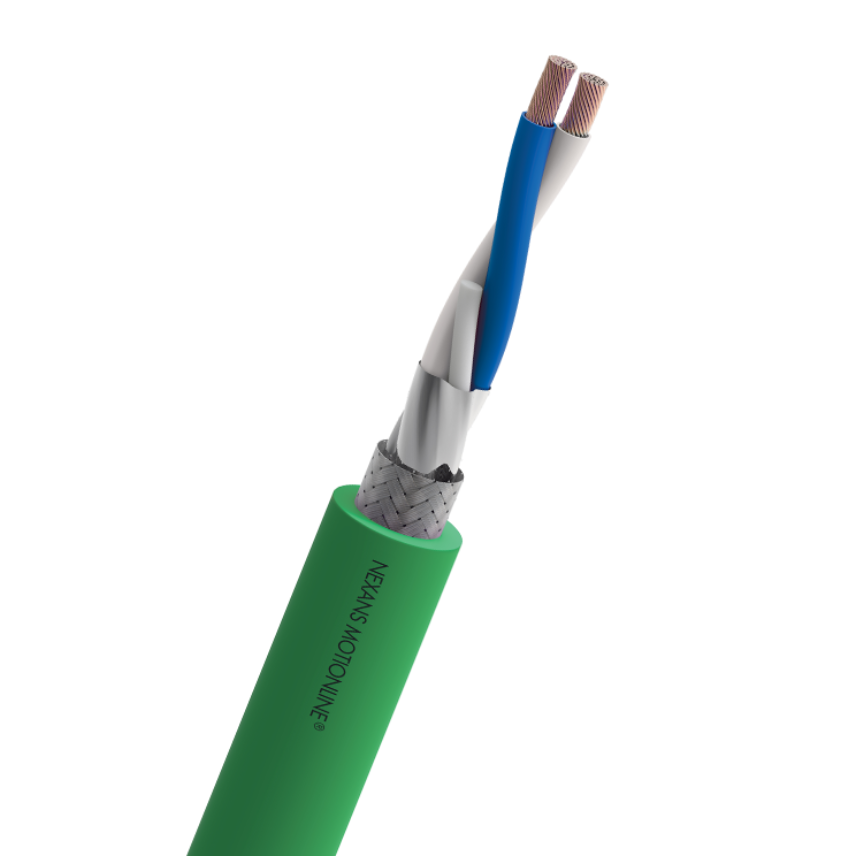

MOTIONLINE® SINGLE PAIR ETHERNET CABLE

Produkte

Beschreibung

Beschreibung

Normen

  • International
    UL and CSA approval

Oben genannte Geräteverbindungsleitung dient zur Übertragung von digitalen Datensignalen bis zu einer
Übertragungsfrequenz von 600 MHz in Automationsanwendungen
Übertragungseigenschaften in Anlehnung an IEC 61156-11.

Bezeichnung:

Leiteraufbau, Polyolefin Isolierung, Cu-Geflecht verzinnt und halogenfreien, flammwidrigen, ölbeständigen PUR Außenmantel

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leitungsaufbau
(1x2xAWG24/19)C
Leitermaterial
Stranded bare copper
Isolierung
Foam Skin Polymer
Verseilung
Zwei Adern werden zum Paar verseilt mit Füllelementen
Separator
Vlies oder Folie überlappt zulässig
Schirm
Verzinntes Kupfergeflecht, Bedeckung ≥ 85%
Insulation colour
weiß, blau
Taping
Vlies oder Folie überlappt zulässig
Außenmantel
PUR
Mantelfarbe
Schwarz
Halogenfrei
Ja

Abmessungsmerkmale

Abmessungsmerkmale

Aussendurchmesser
4,5 mm
Kupferzahl
20 kg/km
Nettogewicht ca.
36 kg/km

Elektrische Eigenschaften

Elektrische Eigenschaften

Rated Voltage Uo/U
30 V
Prüfspannung
500 V
Wellenwiderstand
100 Ohm

Mechanische Eigenschaften

Mechanische Eigenschaften

Biegezyklen
5 Mio.
Übertragungsgeschwindigkeit
300 m/min
Maximum acceleration
50 m/s²

Anwendungsmerkmale

Anwendungsmerkmale

Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
10 (xD)
Betriebstemperatur
-25 - 80 °C
Lagertemperatur, Bereich
-5 - 40 °C
Flammwidrig
UL 1581, Test FT2, IEC 60332-1
Ölbeständig
Ja

Ressourcen

Ressourcen

Verkauf & Lieferung Informationen

Nexans Motionline SPE 1x2xAWG 24/19 E48408 AWM STYLE AWM II B 80°C 30V FT2 ww/jj
