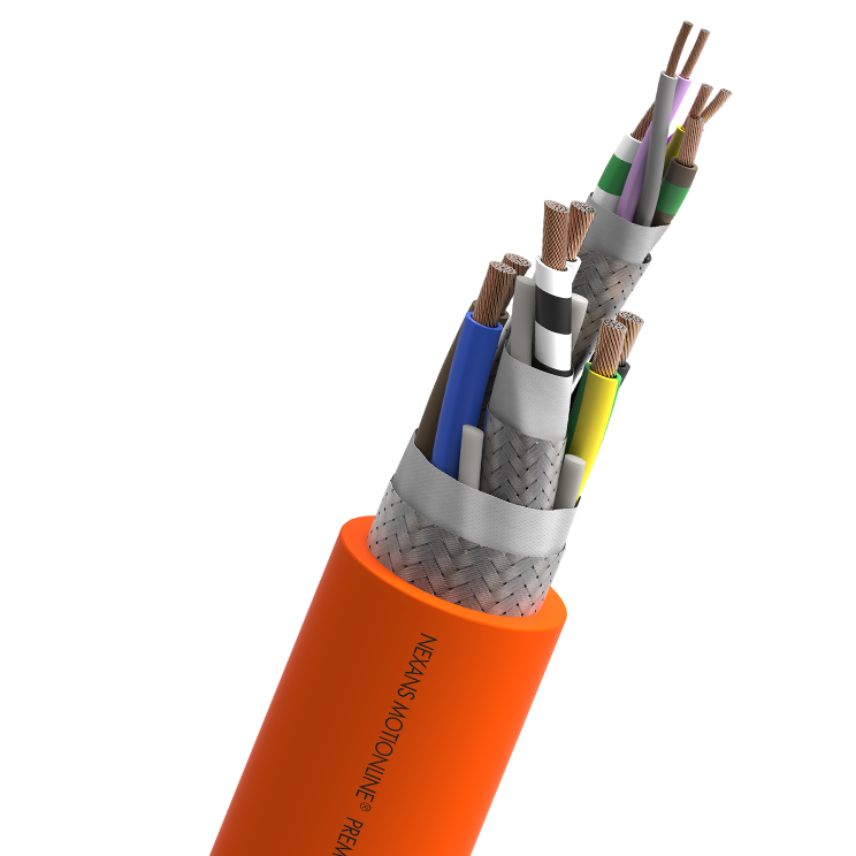

HYBRID CABLES ACC. TO HEIDENHAIN HMC6® STANDARD (4G1,5+(2x1,0)C+(2x0,24+2x2x0,09)C)C

Beschreibung

Beschreibung

Normen

  • International
    UL and CSA approval

Hybridleitungen für Servomotoren für extrem dynamische Anwendungen; PUR-Mantel, geschirmt, öl- und
kühlmittelbeständig, kerbzäh, flammwidrig, hydrolyse und mikrobenbeständig, PVC- und halogenfrei.

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leitungsaufbau
(4G1,5+(2x1,0)C+(2x0,24+2x2x0,09)C)C
Leitermaterial
Blanker, biegefester Kupferlitzenleiter
Isolierung
TPM mit besonders niedriger Kapazität
Insulation colour
Power: Blu-Br-Blk-Gn/Ye; Brake: Wht-Wht/Blk; Supply: Br/Gn - Wht/Gn; Communication: Gry - Pnk - Vio - Ye
Verseilung
Leistungsadern mit Steueradern und Füllern verseilt
Einzeln geschirmt
Signal shield: Tinned copper braid, coverage >=80%
Schirm
Verzinntes Kupfergeflecht, Bedeckung ≥ 80%
Innenmantel
TPE-Mischung, optimiert für den Einsatz in Schleppketten
Außenmantel
PUR
Mantelfarbe
Orange RAL 2003
Halogenfrei
Ja

Abmessungsmerkmale

Abmessungsmerkmale

Aussendurchmesser
12,4 mm
Kupferzahl
127 kg/km
Nettogewicht ca.
229 kg/km

Elektrische Eigenschaften

Elektrische Eigenschaften

Rated Voltage Uo/U
0.6/1 kV
Prüfspannung
4000 V

Mechanische Eigenschaften

Mechanische Eigenschaften

Biegezyklen
5 Mio.
Maximum acceleration
50 m/s²
Übertragungsgeschwindigkeit
300 m/min

Anwendungsmerkmale

Anwendungsmerkmale

Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
7,5 (xD)
Betriebstemperatur
-30 ... 80 °C
Lagertemperatur, Bereich
-50 ... 80 °C
Ölbeständig
DIN EN 50363-10-2 & DIN EN 60811-404
Flammwidrig
IEC 60332-1-2; UL 1581 FT1
