Beschreibung
Beschreibung
Normen
-
InternationalEN 187000; IEC 60794
Kompakte Mikrokabel für FTTx Anwendungen.
Konzipiert für das Einblasen in Rohranlagen/Microducts
Eigenschaften
- Hohe Einblaslängen durch geringen Reibungskoeffizienten des Außenmantels
- Optimierte Kabelsteifigkeit bei gleichzeitiger Flexibilität
- Einfache Installation
- Zentrales Verstärkungselement aus GFK
- Metallfrei
- Wasserdicht

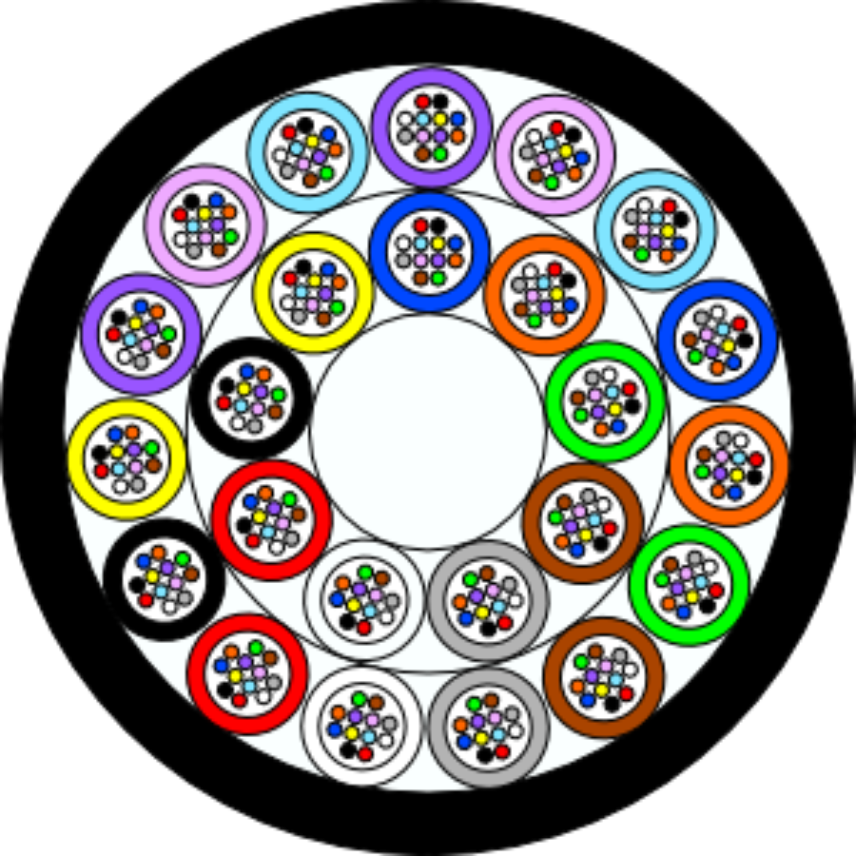

Aufbau
- Gelgefüllte Bündeladern mit gefärbten Glasfasern
- Zentrales Stützelement aus GFK
- Außenmantel aus PE mit geringem Reibungskoeffizienten
- Quellfähige Elemente
- Reißfaden
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Fasertyp
SM
Außenmantel
PE HD
Leitungsaufbau
Multitube
Zugentlastungselement
FRP
Metallfrei
Ja
Abmessungsmerkmale
Abmessungsmerkmale
Anzahl der optischen Fasern
288
Anzahl der Bündel
24
Außendurchmesser, nom.
11,0 mm
Nettogewicht ca.
115 kg/km
Mechanische Eigenschaften
Mechanische Eigenschaften
Zulässige Zugbelastbarkeit
230 daN
Maximale Zuglast bei Betrieb
54,0 daN
Querdruckwiderstand (IEC 794-1-E3)
100 N/cm
Anwendungsmerkmale
Anwendungsmerkmale
Art der Installation
Outdoor - Microduct blowable
Umgebungstemperatur bei Verlegung, Bereich
0 ... 40 °C
Betriebstemperatur
-30 ... 60 °C
Lagertemperatur, Bereich
-40 ... 70 °C
Biegefaktor bei Verlegung
20 (xD)
Biegeradius min. nach Verlegung (xD)
-
Ressourcen
Ressourcen
Dokumentation
White Paper Microblown Cable
pdf — 2.0 MB
Verkauf & Lieferung Informationen
Standard Marking
Nexans - FIBRE OPTIC CABLE - SPxxxx - XX*YY - FB - TN - metric
XX = Fibre Count
YY = Fibre Type
FB = Produced in Frameries, Belgium
TN = Traceability Number
