Spleißgehäuse: BPI 144 und 288

Produkte

BPI 144

Nexans ref. 10172209

  • Verpackung: Box (Unit)
  • Höhe: 384 mm
  • Breite: 374 mm
  • Tiefe: 47 mm
  • Anzahl der Kabel: 7
  • Anzahl der Kassetten: 3
  • Anzahl Spleiße: 144

BPI 288

Nexans ref. 10171953

  • Verpackung: Box (Unit)
  • Höhe: 424 mm
  • Breite: 384 mm
  • Tiefe: 83 mm
  • Anzahl der Kabel: 13
  • Anzahl der Kassetten: 6
  • Anzahl Spleiße: 288

BPI 48

Nexans ref. 10178900

  • Verpackung: Box (Unit)
  • Höhe: 384 mm
  • Breite: 374 mm
  • Tiefe: 47 mm
  • Anzahl der Kabel: 7
  • Anzahl der Kassetten: 1
  • Anzahl Spleiße: 48

BPI 96

Nexans ref. 10178643

  • Verpackung: Box (Unit)
  • Höhe: 384 mm
  • Breite: 374 mm
  • Tiefe: 47 mm
  • Anzahl der Kabel: 7
  • Anzahl der Kassetten: 2
  • Anzahl Spleiße: 96

Beschreibung

Beschreibung

Normen

  • International
    Nexans specification
  • National
    Orange/France Telecom

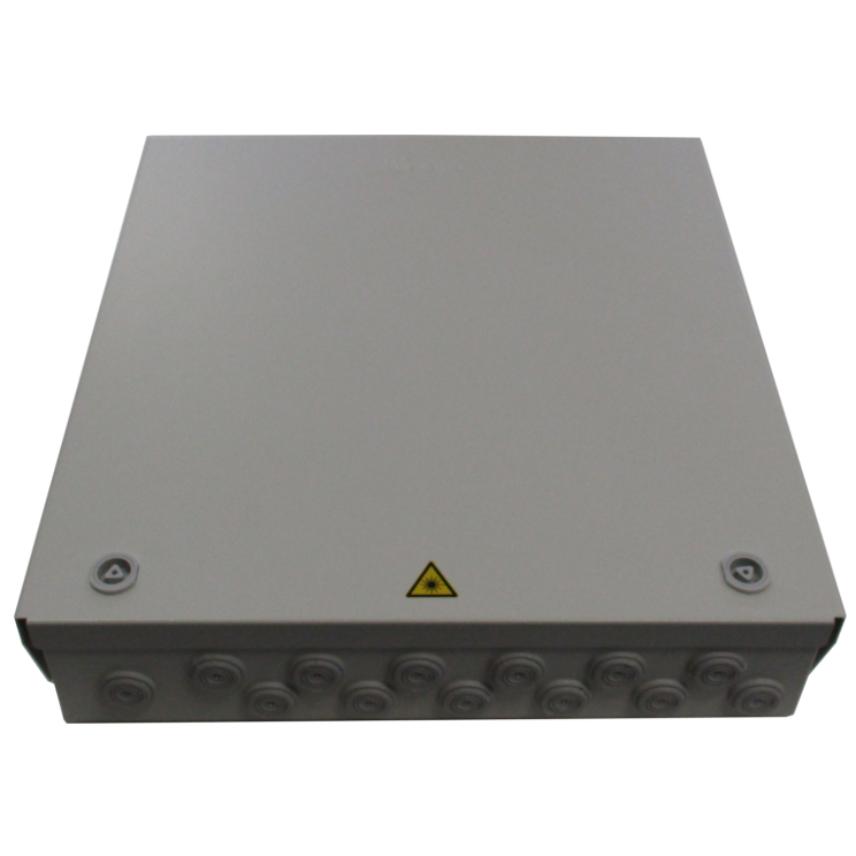

Der BPI-Untergeschoss-Anschlusskasten ist eine Verbindungslösung für die Innenraumverteilung für FTTH-Netzwerke.

Der BPI ist für maximal 144 bzw. 288 Teilnehmer (Spleiße) konzipiert und für Punkt-zu-Punkt- oder GPON-Konfigurationen angepasst.



Beschreibung

Der BPI ermöglicht das Spleißen eines Hauptkabels an sechs bzw. 12 sekundäre oder Anschlusskabel durch die Optimierung der Anschlussdichte (max. 144 bzw. 288 Spleiße).



Aufbau

Der BPI enthält bis zu drei (beim BPI 48/96/144) bzw. sechs (beim BPI 288) Spleißkassetten mit jeweils bis zu 48 Spleißen. Jede Kassette kann außerdem Splitter vom Typ SOD 250 μm bis 1 x 32 für PON-Anwendungen aufnehmen (mit zwei Kassetten kann ein Splitter 1 x 64 integriert werden).

Durch den unter den Kassetten vorhandenen Raum ist das Rangieren von Glasfasern möglich. Der Zugang zu diesem Raum ist durch die schwenkbare Halterung der Kassetten möglich.

Die Einhaltung des Biegeradius wird durch entsprechendes Führungszubehör sichergestellt. Die Kästen bestehen aus

  • Einem wandmontierten Kasten mit Deckel
  • Drei oder sechs schwenkbaren Spleißkassetten
  • Einem Kabelklemmsystem



Hauptcharakteristiken

Befestigung: Wandmontage mit vier Schrauben (nicht mitgeliefert)

Abmessungen (B x H x T) in mm:

  • BPI 48/96/144: 374 x 384 x 47
  • BPI 288: 384 x 424 x 83

Material: elektrolytisch verzinkter Stahl, Dicke 1 mm, lackierte Farbe Weiß/Grau RAL 9002

Zulässiger Kabeldurchmesser: 4 bis 20 mm

  • BPI 48/96/144, 1 Eingang/6 Ausgänge
  • BPI 288, 1 Eingang/12 Ausgänge

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Werkstoff
Steel
Kabeleingang
von unten

Abmessungsmerkmale

Abmessungsmerkmale

Durchmesser, Bereich
4 - 20 mm

Mechanische Eigenschaften

Mechanische Eigenschaften

IK-Bewertung
10

Anwendungsmerkmale

Anwendungsmerkmale

Watertightness
IP 54
Art der Installation
Indoor
Betriebstemperatur
-25 - 70 °C

Ressourcen

Ressourcen

Dokumentation

Verkauf & Lieferung Informationen

Unitary packaging, in a box
