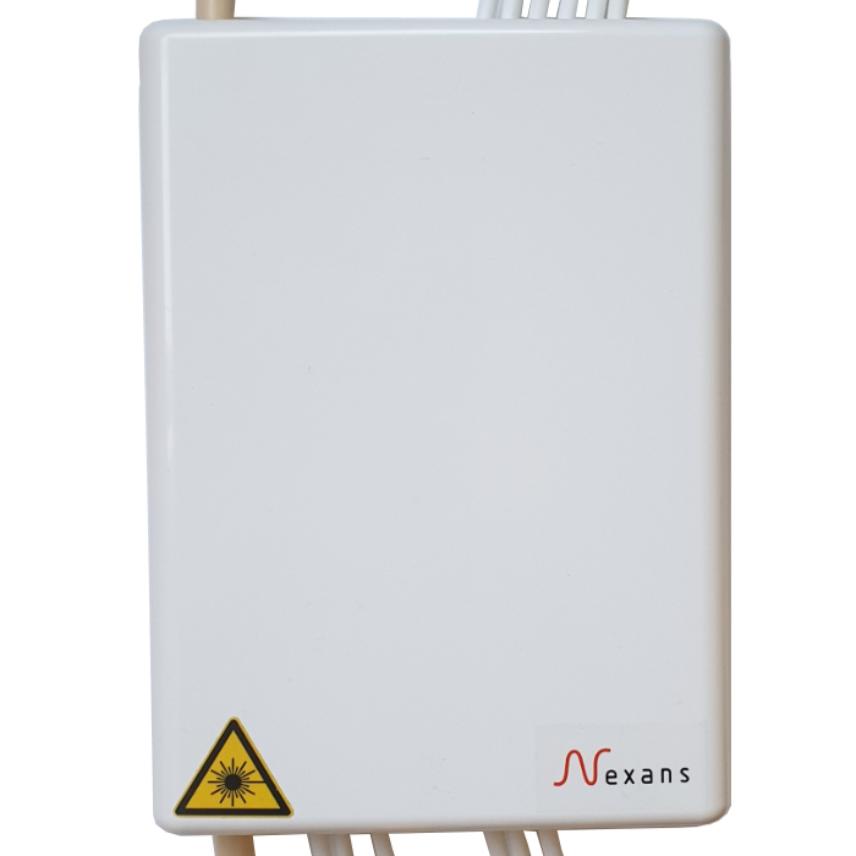

Etagenverteiler VertHor
Etagenverteiler VertHor
Steigleitungsverteilung für Architekturen mit 1, 2 oder 4 Glasfasern/Teilnehmern
- 1 Glasf./Teiln.:1 Ablage (12/24 Glasf.)
- 2 oder 4 Glasf./Teiln.: 4 Ablagen mit 2 x 4 bzw. 2 x 6 Glasf.
- Oberes und unteres Anschlusskabel
- In hohem Maße vor Ort anpassbar
- Unauffällige Optik und gute Ergonomie
- Ein KINOPTIC™-Produkt
Beschreibung
Beschreibung
Normen
-
InternationalIEC 61753-1
Anwendung
Das Produktsortiment VertHor ist für das Management der Verteilung der Steigleitungsglasfasern an die Teilnehmerhaushalte im Rahmen von FTTH-Implementierungen konzipiert.
Hauptfunktionen:
Steigleitung
- Fixierung des vertikalen Kabels
- Erneuter Schutz des geöffneten Kabels
- Management der Faserextraktion nach Bedarf
Anschlusskabel
- Fixierung der Anschlusskabel
Glasfasern und Spleiße
- Management der Verlegung der Glasfasern der Steigleitung und der Anschlusskabel
- Architektur mit 1 Glasf./Teiln
- Architektur mit 2/4 Glasf./Teiln
- Management und Schutz der Spleiße
- Management von 900-μm- und 250-μm-Glasfasern
VertHor 12-24 with 1OF/Sub.
##image:61129## ##image:61130## ##image:61121##
- Das Produktsortiment basiert auf einem universellen Basisgehäuse und dedizierten Ablagen.
- Bei einer Konfiguration mit vier Ablagen ist ein spezieller Deckel erforderlich.
- Optional kann der Deckel mit zwei Bajonettschrauben sicher verschlossen werden.
- Die Steigleitung wird links oder rechts fixiert, während die Anschlusskabel oben und unten mit Kabelbindern fixiert werden (die Verstärkungselemente können ebenfalls zusammen mit dem Kevlar befestigt werden).
- Der Deckel kann vor Ort verlängert werden, um Kabel bei der Installation an einem vertikalen Rohr abzudecken (siehe Abbildung unten)
- Innerhalb des Gehäuses befindet sich ein Rangierbereich für das Management von Rohren, Bündeln oder 900-μm-Glasfasern.
- Je nach Netzwerkarchitektur ermöglichen eine Ablage oder bis zu vier doppelseitige Ablagen (Auswahl des horizontalen bzw. vertikalen Scharniers erfolgt vor Ort) die Herstellung und das Management der einzelnen optischen Verbindungen nach Bedarf.
- Verschiedene Rangierbereiche zwischen angeschlossenen und nicht angeschlossenen Glasfasern verhindern die Beschädigung von angeschlossenen Glasfasern bei der Anschaltung neuer Teilnehmer.
| Gehäuse | Der Kasten besteht aus einem Unterteil und einem Deckel. Der Deckel enthält herausbrechbare Kabelanschlüsse (oben und unten). |
| Material | Unterteil und Deckel: ABS/PC, Farbe: RAL 9010 (Weiß) Flammklasse: UL94¬V0 |
| Temperatur | 10/+60 °C (Kategorie C) |
| Schutz | Verwendung in Innenräumen (IP42 mit Abdichtkit) |
| Spleißfassungsvermögen | Konfiguration mit 1 Glasf./Teiln.: Bis zu 12 Spleiße (Fusion oder mechanisch) Optional bis zu 24 Spleiße (nur Fusion) Konfiguration mit 2–4 Glasf./Teiln.: Bis zu 4 Spleiße pro Seite und Ablage (Fusion oder mechanisch) oder 8 Fusionsspleiße |
| Kabeldurchmesser | Steigleitungsverteilungskabel: bis zu 13,5 mm Durchmesser Anschlusskabel: bis zu 4,1 mm Durchmesser (12 Kabel an der Unterseite, 12 Kabel an der Oberseite) |
| Rangierkapazität | 1 Rangierbereich für die Bündel von der Steigleitung an der Unterteilrückseite Organizer für 1 Glasf./Teiln.: 3 verschiedene Rangierbereiche für ankommende Glasfasern (250 µm), nicht angeschlossene Glasfasern (250 µm) und abgehende Glasfasern (250 oder 900 µm) |
| Abmessungen | 180 mm (H) x 125 mm (B) x 41,5 bzw. 49 mm (T) |
| Basislieferumfang (für alle Versionen) | 1 Gehäuse (Unterteil und Deckel) 2 Schrauben zur Befestigung des Kabelverstärkungselements 4 Kabelbinder für die Steigleitung und 12 Kabelbinder für Anschlusskabel 2 Schrauben und Ausdehnungszapfen |
| Organizer für 1 Glasf./Teiln. | 1 Ablage (12 Spleiße, optional Halter für 24 Spleiße) 2 Glasfaserkämme (250 und 900 µm) 2 Scharniere (vertikal und horizontal) |
| Organizer für 2 oder 4 Glasf./Teiln. | Bis zu 4 doppelseitige Ablagen (2 x 4, 2 x 6 oder 2 x 8 Glasf. pro Ablage) mit Glasfaserkämmen |
| Nexans-Referenzen | 10175484 VertHor 1 Glasf./Teiln. (12 Spleiße) 10176650 VertHor 1 Glasf./Teiln. (24 Spleiße) 10224311 VertHor 2–4 Glasf./Teiln. (1 Ablage) 10224310 VertHor 2–4 Glasf./Teiln. (2 Ablagen) 10208291 VertHor 2–4 Glasf./Teiln. (3 Ablagen) 10224309 VertHor 2–4 Glasf./Teiln. (4 Ablagen) Optionen: - Sicherer Verschluss (mit 2 Bajonettschrauben) - Abdichtkit (Kabeldurchführungen für Steigleitung und untere Anschlusskabel) |
| Zubehör | 10192633 Deckelverlängerungskit (1 x oben + 1 x unten) 10179110 Vollständiges Abdichtkit (Kabeldurchführungen oben und unten) 10182449 Wandabstandshalterkit |
|

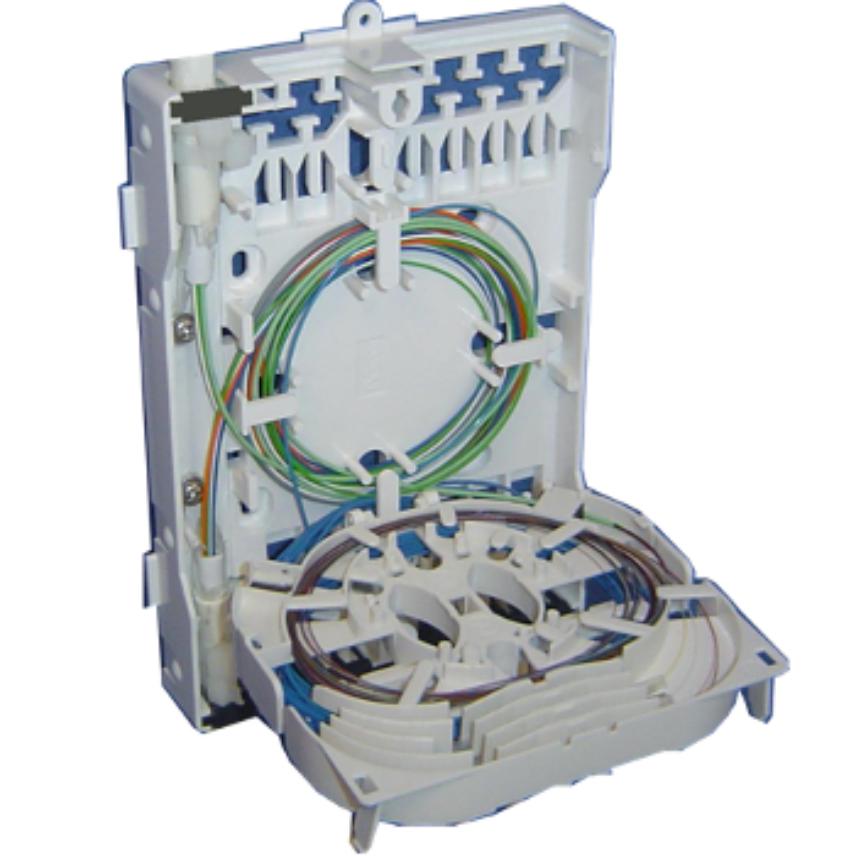

##image:61127## VertHor + 1 Glasf./Teiln. Organizer |

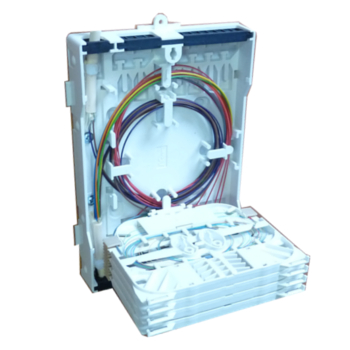

##image:61119## 2–4 Glasf./Teiln. Organizer |
##image:61131## Deckelverlängerungskit |
VertHor with double-side trays 2-4OF/Sub.
Accessory - Cover extension kit
These covers are used to fix the VertHor along a PVC cable way to have a perfect finish by hiding drop and riser cables.
The kit is composed with 2 covers for up and down.
Nexans reference : 10192633
Accessory - Sealing kit
These sealing is used to have a better protection regarding dust and water, it gives to the VertHor an IP level at IP42.
The kit is composed with 4 sealing, 2 small for riser and 2 wider for drops to protect up and down.
Nexans reference : 10179110
Accessory - Wall spacer
These sealing is used to have a better protection regarding dust and water, it gives to the VertHor an IP level at IP42.
The kit is composed with 4 sealing, 2 small for riser and 2 wider for drops to protect up and down.
Nexans reference : 10179110
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Abmessungsmerkmale
Abmessungsmerkmale
Mechanische Eigenschaften
Mechanische Eigenschaften
Anwendungsmerkmale
Anwendungsmerkmale
Ressourcen
Ressourcen
Dokumentation
Verkauf & Lieferung Informationen
Unit packaging in plastic bag
