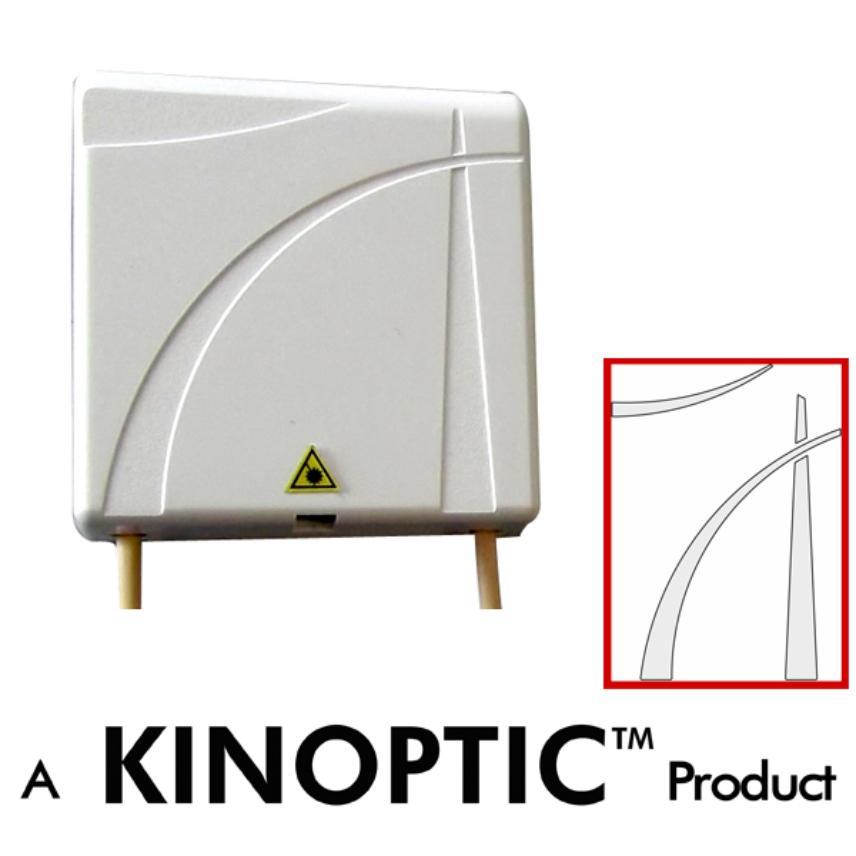

Verlängerungs- und Reparaturgehäuse - BRO
Verlängerungs- und Reparaturgehäuse - BRO
- Verlängerung der Teilnehmeranschlussleitung
- Architektur mit 1/2/4 Glasfasern
- Flexible Installation
- Unauffällige Optik
- Mit Tetr@XS-Sortiment kompatibel
Beschreibung
Beschreibung
Normen
-
InternationalNexans specification
Im Rahmen von FTTH-Implementierungen kann es sein, dass der Teilnehmer den Breitbandzugang im eigenen Haushalt umorganisieren muss. Der BRO-Kasten ist speziell für diesen Zweck konzipiert
Er ergänzt das Teilnehmeranschlusssortiment Tetr@XS durch die Möglichkeit der Verlängerung und die Gewährleistung des Durchgangs der optischen Verbindungen mit Spleißlösungen.
PRODUKTNUTZUNG
Intallation
Die Implementierung wird dadurch erleichtert, dass das Verkabelungsmanagement große Ähnlichkeit mit dem Tetr@XS-Anschluss hat
Das Gehäusekonzept mit eingekerbten Teilen bietet zusätzliche Flexibilität. Das Management der Kabelanschlüsse wird vom Betreiber festgelegt.
| Tetr@XS | ##image:63356## | B.R.O |
Wartung
Die Ablage kann je nach Bedarf vier Fusionsspleiße mit 45 mm Länge oder zwei mechanische Spleiße kombiniert mit zwei Fusionsspleißen aufnehmen.
Durch die Rangierkapazität der beiden Trommeln hinter der Ablage sind Kabelreparaturen möglich, z. B. wenn eine Glasfaser bricht.
##image:63357##
Sicherheit
Der Deckel des BRO-Kastens kann nur durch das Drücken des Clips geöffnet werden und ist somit gegen unerwünschten Zugang bzw. unerwünschtes Öffnen gesichert.
| Komponenten | Unterteil, Ablage, Deckel. |
| Material | ABS Farbe RAL 9010 (Weiß) Material UL94-V0 |
| Temperatur | -20°C / +50°C |
| Schutz | Verwendung in Innenräumen: IP40/IK05 |
| Befestigung | Einbau, Wandmontage, auf DIN-Schiene 35 mm |
| Wandanschlusskasten | Einbaukasten mit zwei Schrauben im Abstand von 60 mm oder runder Einbaukasten ohne Schrauben |
| Spleißfassungsvermögen | Ablage für 4 Spleiße: 2 Fusionsspleiße + 2 Fusions- oder mechanische Spleiße |
| Kabelzuführung |
Alle BRO-Anschlüsse sind eingekerbt Anschlusskabel: bis zu Ø 6 mm |
| Glasfaserart | Radius: 15 mm – Glasfaser G657A1, G657A2, G657A3 oder G657B3 |
| Rangierkapazität | Glasfasern 900 μm: 80 cm/Glasfaser in Unterteil Glasfasern 250 μm: 80 cm/Glasfaser in Ablage |
| Abmessungen (B x H x T) | 80 x 80 x 25mm (20mm bezüglich des DIN-Schienen-Unterteils) |
| Optionen | Wickelkit für Einbaukasten |
