Optical frame, 8 levels

Nexans ref. 10273748

  • Verpackung: Pack (Unit)



Beschreibung

Beschreibung

Normen

  • International
    Nexans specification

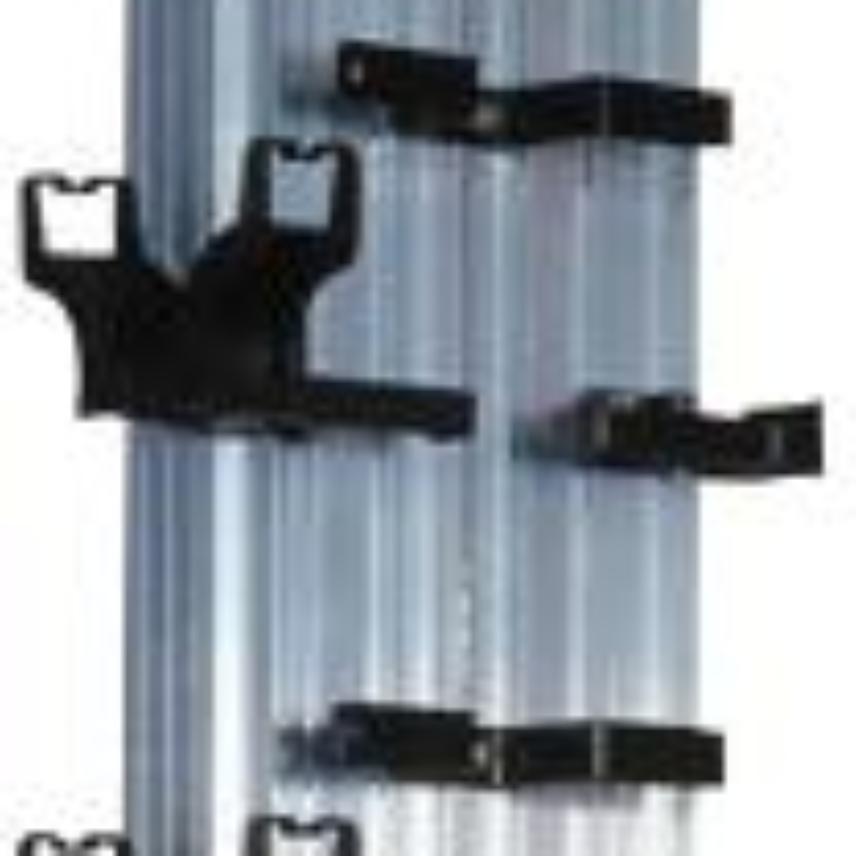

The optical frame is an ODF solution with an openframe structure dedicated for fixing of optical cable heads and suitable for high capacity Central Offices or POPs (It can reach up to 3.25m in height in 10-level configuration). Frame is built by assembling two aluminium profiles to which the following components are attached :

  • jumpering rings
  • fixing screws for cable heads with a pitch of 255mm

There are several frame models from 5 to 10 levels. The capacity of each level can reach 144 fibers (SC) with the optical cable head TDCOP 144OF.

The floor clearance of each frame is about 700mm. In order to build up the main distribution frame, each frame comes with a kit of parts with which the frames can be assembled at a pitch

of 400 mm and subsequently be bolted to the floor.

A set accessories for cabling to be mounted after assembly is also supplied.

To protect the main distribution frame, front/rear and side protective strips are available in option.

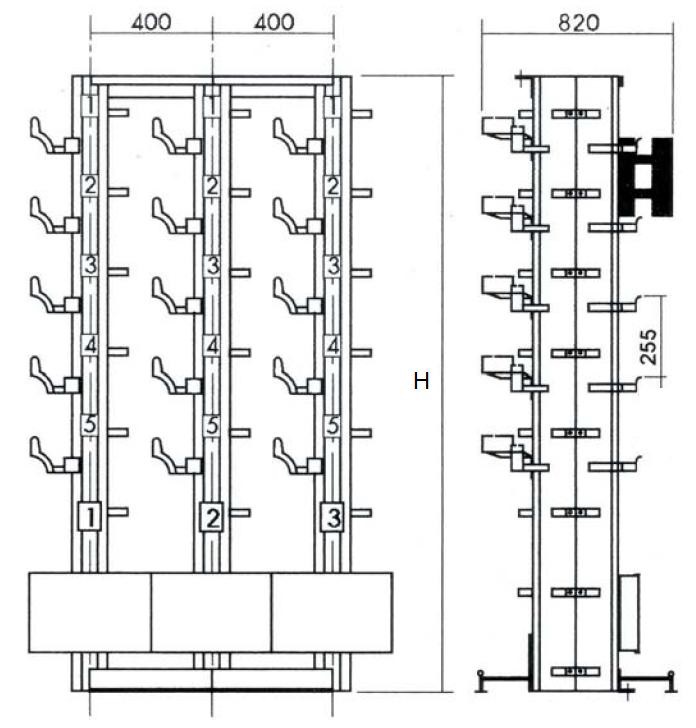

Sizes of optical frames

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Werkstoff
Aluminium

Abmessungsmerkmale

Abmessungsmerkmale

Höhe
2500 mm
Breite
400 mm
Tiefe
820 mm

Anwendungsmerkmale

Anwendungsmerkmale

Verpackung
Box
Mindestbiegeradius bei statischem Einsatz
30 mm
Einsatzbereich
Innenraum
