TITANEX H07RN-F

Beschreibung

Beschreibung

Normen

  • International
    DGRL 2014/68/EU; EN 50525-2-21; EU Directive 2011/65/EU (RoHS); HD 516; IEC 60245-4 type 66
  • National
    NF C 32-102-4

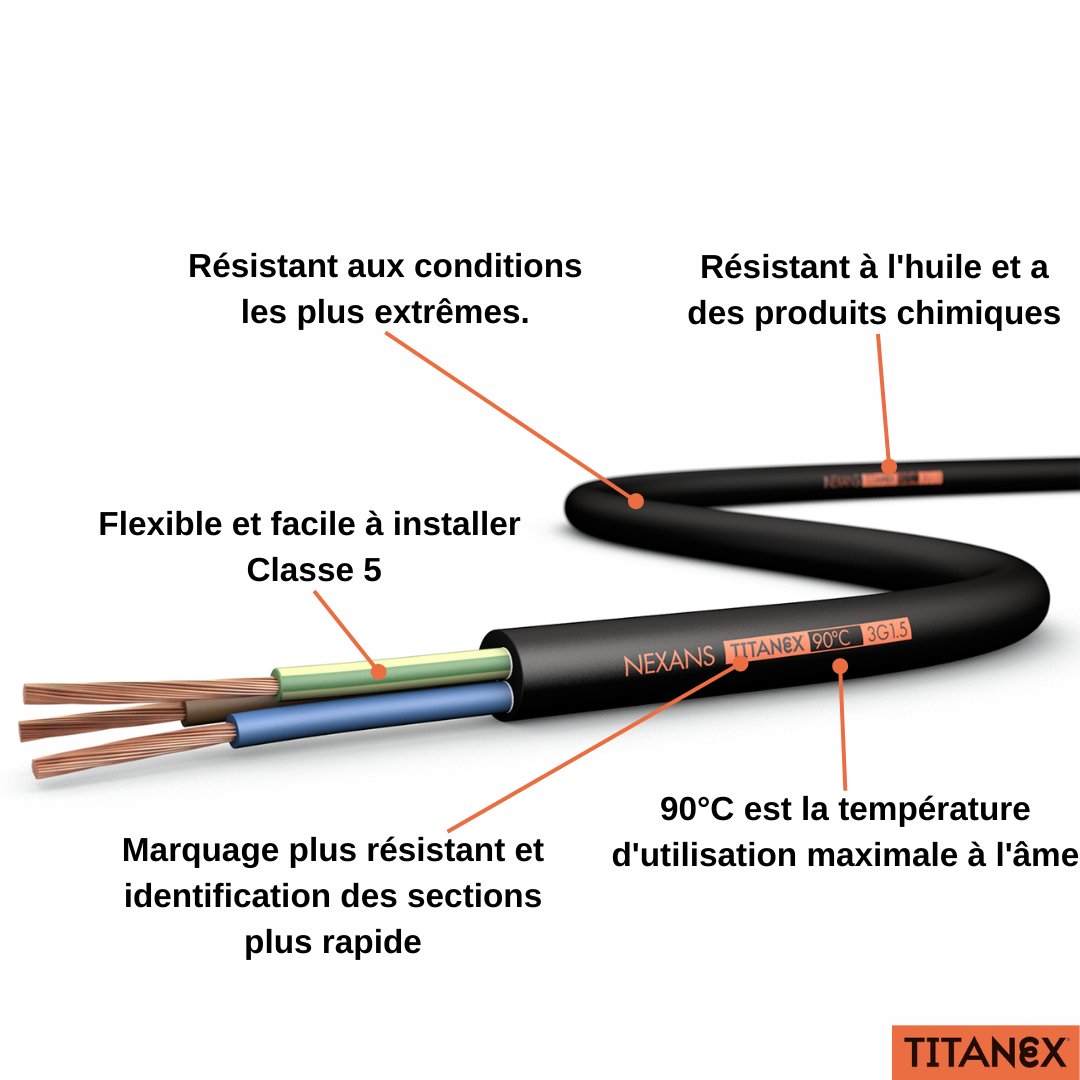

Vorteile

  • Hohe flexibilität
  • Sehr hoe Quetschfestigkeit
  • Gute Beständigkeit gegen Chemikalien, Öle oder Vibrationen

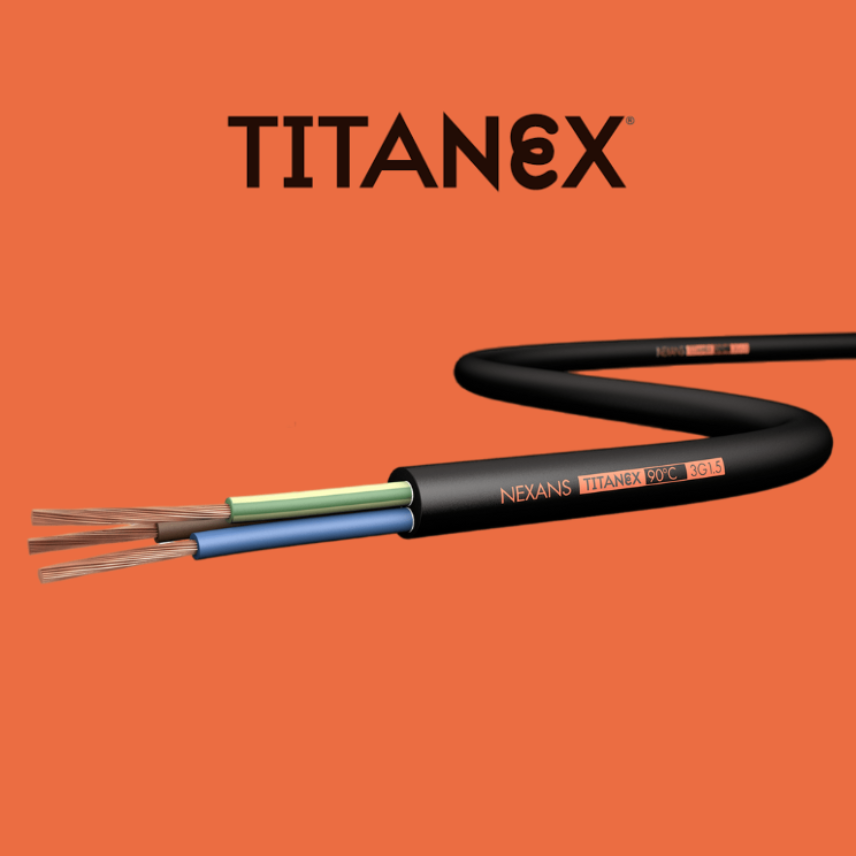

TITANEX H07RN-F-Leitungen mit EPR-Gummi-Isolierung und Gummimantel bieten hervorragende mechanisc Eigenschaffen , um somit lhre unterschiedlichsten Anforderungen zu erfüllen. Unabhängig von den Installationsbedingungen im Innen-und AuBenbereich, oder auch in beengten, riskanten Umgebungen und unter anderem auch in Gegenwart von Ölen oder Chemikalien kombiniert TITANEX Beständigkeit und Flexibilität, um sich an alle lhre Anforderungen anzupassen.

Seit mehr als 50 Jahren sind TITANEX-Kabel anerkannt und ebenfalls eine Garantie für zuverlässige Installationen in industriellen Umgebungen (Fabriken, Baustellen, Häfen usw.), ob fest oder mobil, wie z.B. für Kräne, Werkzeugmaschinenverbindungen,  Motorstromversorgungen usw.

Die mechanischen Eigenschaften von TITANEX-Kabeln ermöglichen auch den Einsatz in Veranstaltungsumgebungen, welche für die Öffentlichkeit geeignet sind, wie z. B. bei Festivals, Konzerten oder sogar Sportveranstaltungen. Dort wird das Kabel ohne Schutz freigelegt und kann wiederholt verwendet werden.

  • Kerntemperatur: 90 °C
  • Betriebsspannung: 450/750 V mobil, 0,6 / 1 kV fest

TITANEX H07RN-F-Kabel wurden entwickelt, um die Erzeugung und Ausbreitung von Feuer und Rauch zu begrenzen.

  • Reaktion auf Feuer Eca (EN 50575: 2014 + A1: 16)
  • Flammschutzmittel (IEC 60332-1)



Verlegung

TITANEX-Kabel können auf Kabeltrassen, in Regalen, in Kanälen oder an Wänden befestigt verlegt werden, außen mit oder ohne  chutz. Sie dürfen auch mit zusätzlichem mechanischem Schutz vergraben werden. Sie können auch schutzlos im Freien installiert werden (UV-Beständigkeit).

Minimaler Biegeradius

  • Dynamisch: 6 bis 8x Außendurchmesser des Kabels
  • Statisch: 3x Außendurchmesser des Kabels bei Außendurchmesser < oder 12mm, 4x bei Außendurchmesser > 12mm.

Zug an den Kabelleitern

Beim Zug der Kabel müssen alle Adern gleichmäßig belastet werden Die Zugkraft darf in keinem Fall 15 N / mm² des Gesamtquerschnitts überschreiten. Die maximale Zugkraft darf jedoch niemals 1000 N insgesamt überschreiten, auch wenn die obige Regel bei großen Kabelabschnitten zu höheren Werten führen kann.



Kennzeichnung

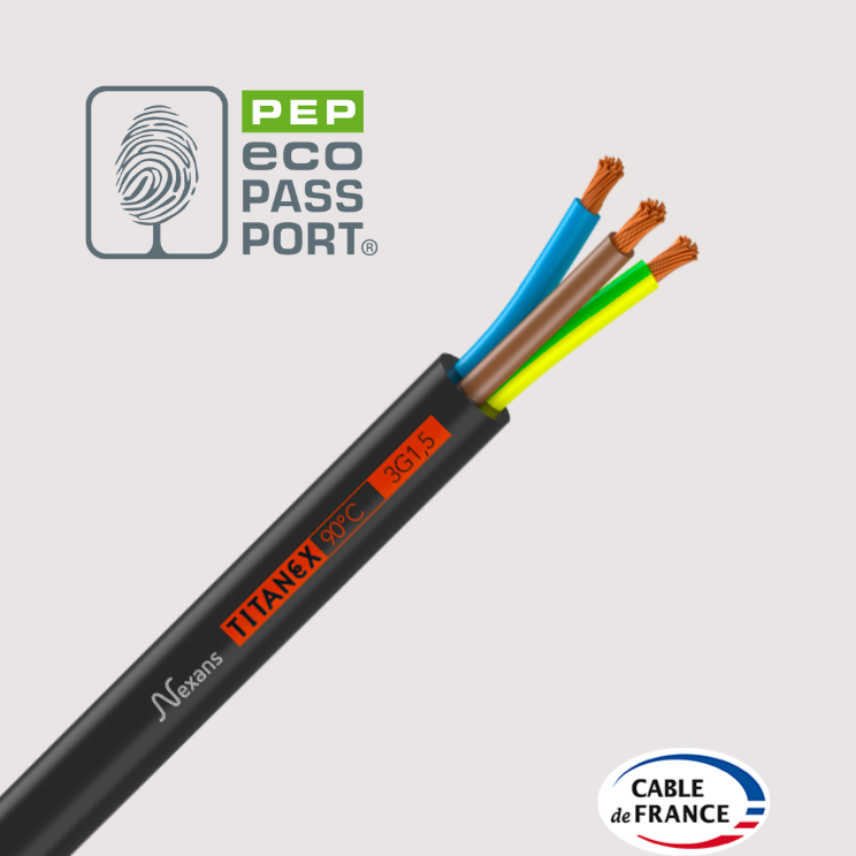

TITANEX 90°C n (x oder G) s NEXANS CE USE H07RN-F Werksnummer Made in France Y Eca N°dop

N = Anzahl der Adern
G = mit grün/gelb
x = ohne grün/gelb
S = Leiterquerschnitt in mm2

Additional informations TITANEX

Core identification

(In accordance with european harmonization HD308 S2)

1x: black
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)
3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers

Current rating capacities

The data are indicated for continuous duty operation and apply to:

  • Maximum conductor temperature = 90 °C
  • Nominal frequencies = 50 or 60 Hz
  • One cable in free air (on perforated trays)
  • Ambient temperature = 30 °C

Data recording from IEC 60364-5-52 or NF C 15-100



Voltage drop

The data are based on Cos ø = 0.8



Minimum bending radius

  • Static use: 3 x cable outer diameter
  • Dynamic use: 6 to 8 x outer cable diameter.





Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leitermaterial
Kupfer, blank
Isolierung
-
Außenmantel
-
Mantelfarbe
-
Bleifrei
Ja
Mit grün-gelber Ader
-
Leiterform
Rund

Abmessungsmerkmale

Abmessungsmerkmale

Aderanzahl
-
Leiterquerschnitt
- mm²
Wanddicke Isolierung, Mittelwert
- mm
Mantelwanddicke, Mittelwert
- mm
Außendurchmesser Höchstwert
- mm
Außendurchmesser Mindestwert
- mm
Nettogewicht ca.
- kg/km

Mechanische Eigenschaften

Mechanische Eigenschaften

Biegbarkeit der Leitung
flexibel

Anwendungsmerkmale

Anwendungsmerkmale

Silikonfrei
ja
Chemische Beständigkeit
fallweise
Wasserdicht
Gut
Verpackung
-
Betriebstemperatur
-25 - 55 °C
Länge
- m
Max. Betriebstemperatur am Leiter
- °C
Max. Kurzschlusstemperatur am Leiter
- °C
RoHS konform
ja
Ölbeständig
Ja
