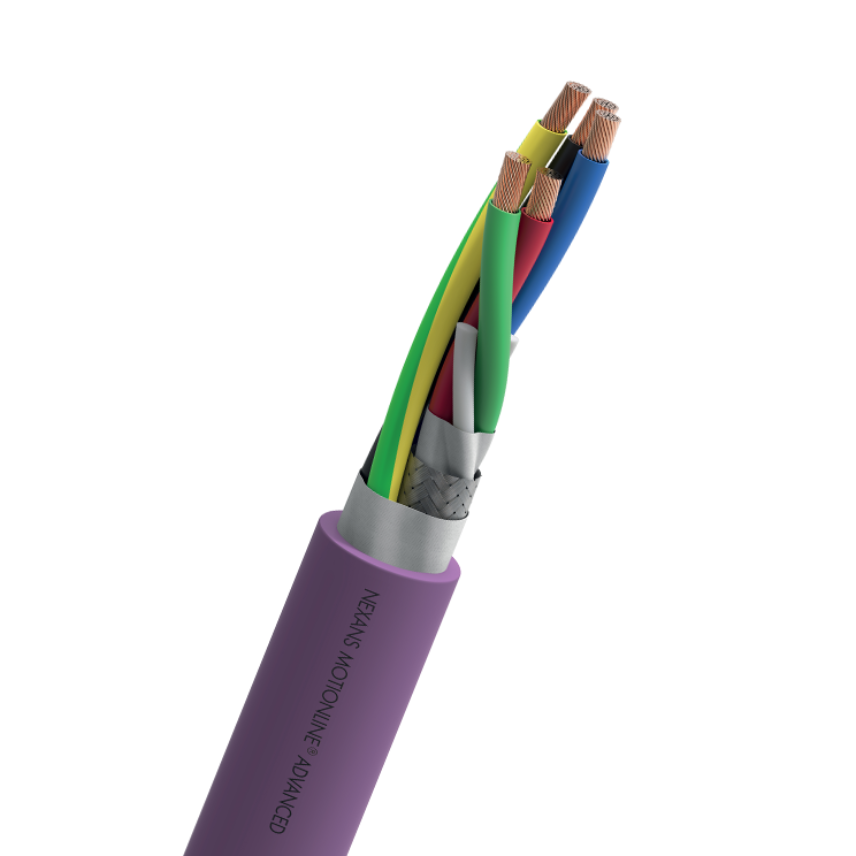

PROFIBUS HYBRID PUR CABLE

Produkte

PROFIBUS PUR 1x2x0.64/2.55+3G0.75

Nexans ref. 13-DRX19Z05P

  • Verpackung: Trommel (1000m)



Beschreibung

Beschreibung

Normen

  • International
    UL and CSA approval

Applications

Bus cable family facilitating interconnections for L2 BUS components.


Normative references

UL recognized / CSA approval

AWM 870°C - 30V

AWM 75°C - 30V FT1


Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leitungsaufbau
(1x2x0.64/2.55)C+3G0.75
Isolierung
Polyolefin
Füllmaterial / Innenmantelmaterial
Thermoplastic material
Taping
Aluminium / Polyester tape
Shielding
Verzinntes Kupfergeflecht, Bedeckung >= 80%
Separator
Non woven tape
Außenmantel
PUR
Mantelfarbe
Violet RAL 4001

Abmessungsmerkmale

Abmessungsmerkmale

Außendurchmesser, nom.
9,5 mm
Kupferzahl
50 kg/km
Nettogewicht ca.
114 kg/km

Elektrische Eigenschaften

Elektrische Eigenschaften

Rated Voltage Uo/U
30 V
Prüfspannung
500 V
Wellenwiderstand
150 Ohm

Übertragungseigenschaften

Übertragungseigenschaften

Dämpfung bei 9.6 kHz
3 dB/1000m
Dämpfung bei 38.4 MHz
4,5 dB/1000m
Dämpfung bei 4 MHz
25 dB/1000m
Dämpfung bei 16 MHz
49 dB/1000m

Mechanische Eigenschaften

Mechanische Eigenschaften

Biegezyklen
5 Mio.
Übertragungsgeschwindigkeit
240 m/min
Maximum acceleration
20 m/s²

Anwendungsmerkmale

Anwendungsmerkmale

Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
10 (xD)
Betriebstemperatur
-20 - 80 °C
Lagertemperatur, Bereich
-30 - 80 °C
Ölbeständig
EN 50363-10-2
Flammwidrig
IEC 60332-1-2; FT1; UL 1581; EN 50265-2-1
