HVCRC CABLES (High Voltage Composite Reinforced Conductors)
HVCRC CABLES (High Voltage Composite Reinforced Conductors)
High-conductivity aluminum conductors made in trapezoidal wires, with a hybrid carbon and glass core that allows operation at high temperatures and low SAG (HTLS).
Mehr lesenAMSTERDAM
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 369 mm²
- Leiterdurchmesser: 23,55 mm
- Linear weight: 1107,3 kg/km
- Ampacity 180°C: 1461 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,076 Ohm/km
- Nominal Tensile Strength Core: 128 kN
ANTWERP
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 944 mm²
- Leiterdurchmesser: 36,9 mm
- Linear weight: 2751 kg/km
- Ampacity 180°C: 2675 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,03 Ohm/km
- Nominal Tensile Strength Core: 225,2 kN
BERN
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 159 mm²
- Leiterdurchmesser: 15,5 mm
- Linear weight: 473,8 kg/km
- Ampacity 180°C: 843 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,176 Ohm/km
- Nominal Tensile Strength Core: 48,5 kN
BORDEAUX
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 874 mm²
- Leiterdurchmesser: 35,76 mm
- Linear weight: 2579,1 kg/km
- Ampacity 180°C: 2556 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,032 Ohm/km
- Nominal Tensile Strength Core: 248,2 kN
BRUSSELS
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 422 mm²
- Leiterdurchmesser: 25,13 mm
- Linear weight: 1262 kg/km
- Ampacity 180°C: 1595 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,066 Ohm/km
- Nominal Tensile Strength Core: 141,8 kN
BUDAPEST
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 670 mm²
- Leiterdurchmesser: 31,49 mm
- Linear weight: 1988 kg/km
- Ampacity 180°C: 2154 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,042 Ohm/km
- Nominal Tensile Strength Core: 200,3 kN
CASABLANCA
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 276 mm²
- Leiterdurchmesser: 20,51 mm
- Linear weight: 835,5 kg/km
- Ampacity 180°C: 1210 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,102 Ohm/km
- Nominal Tensile Strength Core: 105,6 kN
COPENHAGEN
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 221 mm²
- Leiterdurchmesser: 18,29 mm
- Linear weight: 663,8 kg/km
- Ampacity 180°C: 1046 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,127 Ohm/km
- Nominal Tensile Strength Core: 731 kN
CORDOBA
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 400 mm²
- Leiterdurchmesser: 24,43 mm
- Linear weight: 1194 kg/km
- Ampacity 180°C: 1539 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,07 Ohm/km
- Nominal Tensile Strength Core: 129,9 kN
DUBLIN
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 525 mm²
- Leiterdurchmesser: 28,17 mm
- Linear weight: 1583 kg/km
- Ampacity 180°C: 1844 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,053 Ohm/km
- Nominal Tensile Strength Core: 1915 kN
GDANSK
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 248 mm²
- Leiterdurchmesser: 19,21 mm
- Linear weight: 735,8 kg/km
- Ampacity 180°C: 1123 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,113 Ohm/km
- Nominal Tensile Strength Core: 747 kN
GLASGOW
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 238 mm²
- Leiterdurchmesser: 19,55 mm
- Linear weight: 746,3 kg/km
- Ampacity 180°C: 1108 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,118 Ohm/km
- Nominal Tensile Strength Core: 120,1 kN
HAMBURG
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 552 mm²
- Leiterdurchmesser: 28,62 mm
- Linear weight: 1638,5 kg/km
- Ampacity 180°C: 1898 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,051 Ohm/km
- Nominal Tensile Strength Core: 168,3 kN
HELSINKI
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 153 mm²
- Leiterdurchmesser: 15,65 mm
- Linear weight: 473,8 kg/km
- Ampacity 180°C: 827 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,184 Ohm/km
- Nominal Tensile Strength Core: 69 kN
JAIPUR
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 154 mm²
- Leiterdurchmesser: 16,51 mm
- Linear weight: 513,2 kg/km
- Ampacity 180°C: 844 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,182 Ohm/km
- Nominal Tensile Strength Core: 115,1 kN
LISBON
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 317 mm²
- Leiterdurchmesser: 21,79 mm
- Linear weight: 949,5 kg/km
- Ampacity 180°C: 1322 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,088 Ohm/km
- Nominal Tensile Strength Core: 108,1 kN
LONDON
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 762 mm²
- Leiterdurchmesser: 33,42 mm
- Linear weight: 2248 kg/km
- Ampacity 180°C: 2337 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,037 Ohm/km
- Nominal Tensile Strength Core: 214,3 kN
MADRID
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 1.013 mm²
- Leiterdurchmesser: 38,18 mm
- Linear weight: 2944 kg/km
- Ampacity 180°C: 2796 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,028 Ohm/km
- Nominal Tensile Strength Core: 229,3 kN
MILAN
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 573 mm²
- Leiterdurchmesser: 29,1 mm
- Linear weight: 1696,5 kg/km
- Ampacity 180°C: 1943 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,049 Ohm/km
- Nominal Tensile Strength Core: 169,6 kN
MONTE CARLO
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 229 mm²
- Leiterdurchmesser: 20,78 mm
- Linear weight: 796,6 kg/km
- Ampacity 180°C: 1107 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,123 Ohm/km
- Nominal Tensile Strength Core: 209,5 kN
MUNICH
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 738 mm²
- Leiterdurchmesser: 32,87 mm
- Linear weight: 2174 kg/km
- Ampacity 180°C: 2288 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,038 Ohm/km
- Nominal Tensile Strength Core: 204,3 kN
OSLO
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 315 mm²
- Leiterdurchmesser: 22,4 mm
- Linear weight: 983,5 kg/km
- Ampacity 180°C: 1330 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,089 Ohm/km
- Nominal Tensile Strength Core: 154,1 kN
PARIS
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 815 mm²
- Leiterdurchmesser: 34,2 mm
- Linear weight: 2366,5 kg/km
- Ampacity 180°C: 2432 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,034 Ohm/km
- Nominal Tensile Strength Core: 184,1 kN
PRAGUE
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 696 mm²
- Leiterdurchmesser: 31,8 mm
- Linear weight: 2037,5 kg/km
- Ampacity 180°C: 2200 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,04 Ohm/km
- Nominal Tensile Strength Core: 177 kN
REYKJAVIK
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 223 mm²
- Leiterdurchmesser: 18,82 mm
- Linear weight: 690,8 kg/km
- Ampacity 180°C: 1060 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,126 Ohm/km
- Nominal Tensile Strength Core: 102,5 kN
ROME
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 595 mm²
- Leiterdurchmesser: 29,87 mm
- Linear weight: 1779 kg/km
- Ampacity 180°C: 1998 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,047 Ohm/km
- Nominal Tensile Strength Core: 195,8 kN
ROVINJ
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 189 mm²
- Leiterdurchmesser: 17,09 mm
- Linear weight: 574,9 kg/km
- Ampacity 180°C: 946 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,148 Ohm/km
- Nominal Tensile Strength Core: 71,2 kN
SILVASSA
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 123 mm²
- Leiterdurchmesser: 14,35 mm
- Linear weight: 391,8 kg/km
- Ampacity 180°C: 723 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,2277 Ohm/km
- Nominal Tensile Strength Core: 67,2 kN
STOCKHOLM
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 463 mm²
- Leiterdurchmesser: 26,4 mm
- Linear weight: 1392,5 kg/km
- Ampacity 180°C: 1698 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,06 Ohm/km
- Nominal Tensile Strength Core: 163 kN
VIENNA
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 630 mm²
- Leiterdurchmesser: 30,42 mm
- Linear weight: 1857,5 kg/km
- Ampacity 180°C: 2066 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,044 Ohm/km
- Nominal Tensile Strength Core: 173,1 kN
WARSAW
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 513 mm²
- Leiterdurchmesser: 27,72 mm
- Linear weight: 1532,5 kg/km
- Ampacity 180°C: 1813 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,055 Ohm/km
- Nominal Tensile Strength Core: 166 kN
WARWICK
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 751 mm²
- Leiterdurchmesser: 33,4 mm
- Linear weight: 2235,9 kg/km
- Ampacity 180°C: 2321 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,037 Ohm/km
- Nominal Tensile Strength Core: 240,8 kN
ZADAR
Nexans ref.
- Verpackung: Trommel
- Aluminiumquerschnitt: 178 mm²
- Leiterdurchmesser: 17,09 mm
- Linear weight: 564,9 kg/km
- Ampacity 180°C: 917 A
- Max. Gleichstromwiderstand des Leiters bei 20° C: 0,158 Ohm/km
- Nominal Tensile Strength Core: 99,7 kN
Beschreibung
Beschreibung
Construction
HVCRC cables are designed to improve the current capacity of the line, reduce sag and electrical losses and are used in overhead lines for the transmission of electrical energy. Additionally, they are an excellent alternative for transmission line repowering projects.

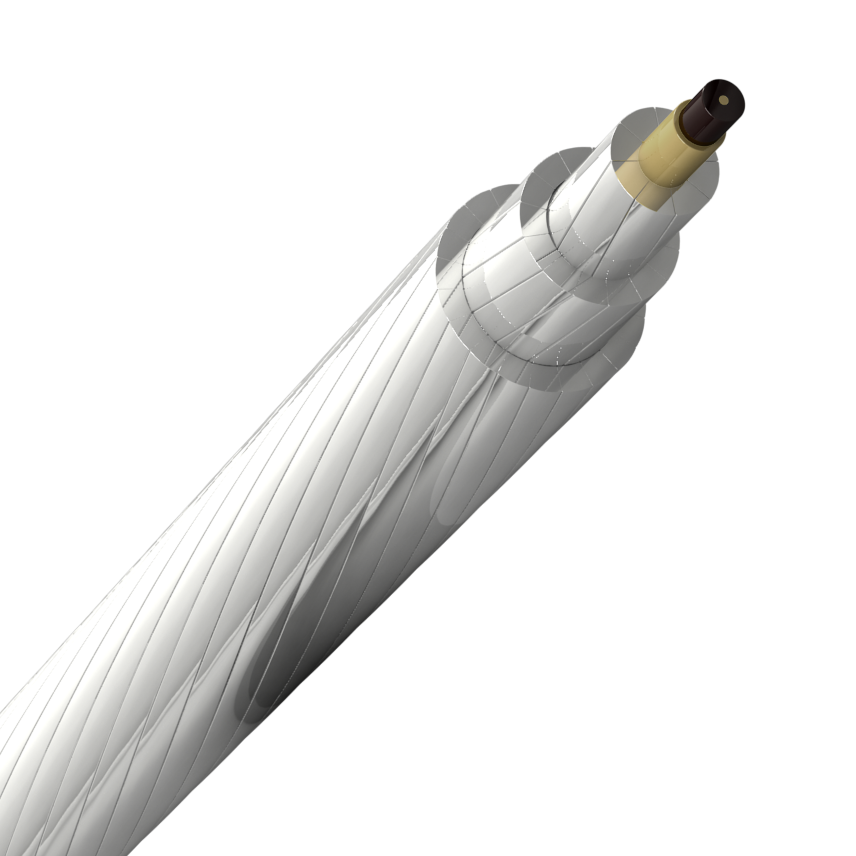

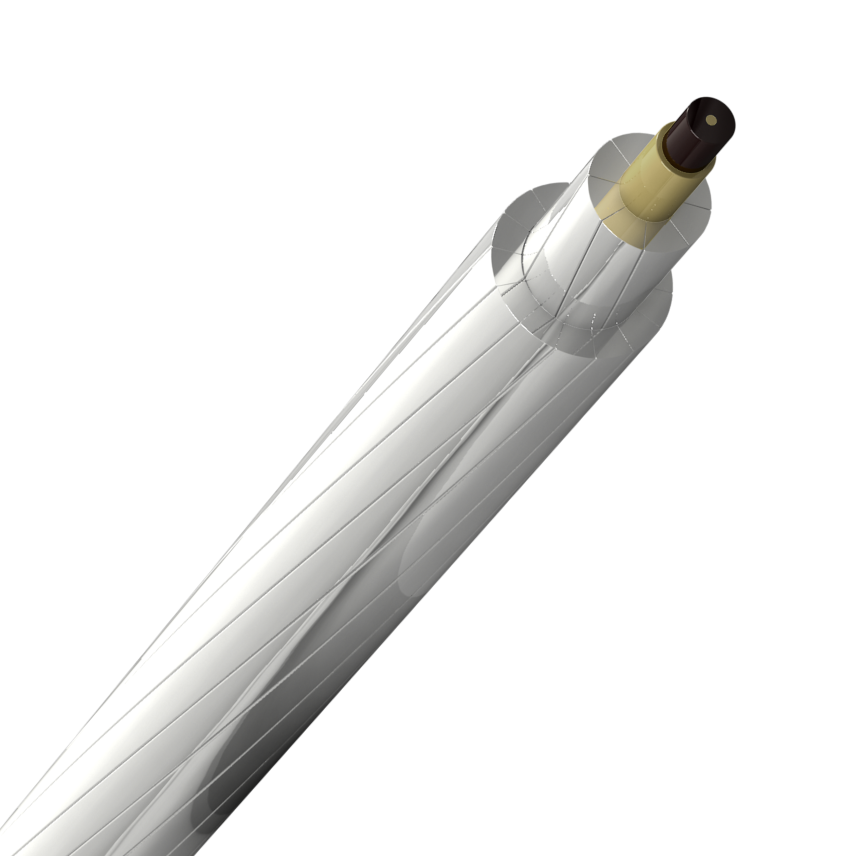

Conductor made of trapezoidal wires of high-conductivity annealed aluminum alloy 1350-O, stranded on a carbon and glass fiber core embedded in a high-temperature thermoset resin.
Reference standards and certificates
Standards
- ASTM B987
- ASTM B857
- IEC 62219
- IEC-TS 62818-1
Temperature
- 180°C, Continous operating.
- 200°C, Emergency by 8760 Hours.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leiterform
Compact Stranded (trapezoidal wires)
Leitermaterial
Aluminum / Composite Core
Abmessungsmerkmale
Abmessungsmerkmale
Aderanzahl
1
Ressourcen
Ressourcen
Verkauf & Lieferung Informationen
Packaging
Wooden Reels.
