Schraubkabelschuhe bis 52 kV (C-Serie)

Beschreibung

Beschreibung

Normen

  • International
    IEC 61238-1

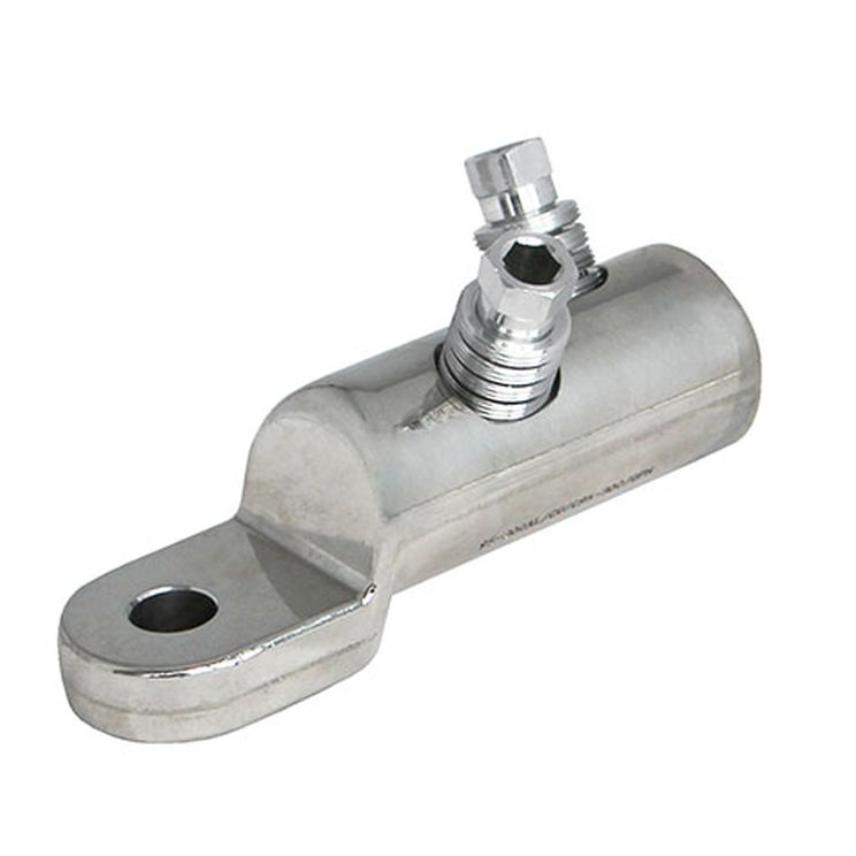

Der Einsatz von Schraubkabelschuhen der C-Serie ermöglicht auch bei den Endverschlüssen einen größeren Klemmbereich und damit die Mehrbereichsanwendung. Die Schraubkabelschuhe sind generell verzinnt und werden ebenso, wie Presskabelschuhe, mit verschiedenen Laschenbohrungen angeboten.



Werkstoff:
Verbinderkörper: Alu-Legierung
Schrauben: Messing, galvanisch verzinnt, mit Innen- u. Außensechskant bzw. Alu-Legierung


Oberfläche:
Verbinderkörper: galvanisch verzinnt


Zentrierung: zur Leiterzentrierung liegen Zentrierringe bzw. Zentriereinlagen bei.



Die Verbinder sind mit Kontaktfett gefüllt und in Plastikfolie eingeschweißt.





Vorteile
Einfache, schnelle Installation:
Mit handelsüblichen Außen- und Innensechskantwerkzeugen oder zugelassenem Schlagschrauber.


Minimale Lagerhaltungskosten:
Nur 4 Kabelschuhtypen decken den Querschnittsbereich von 16 mm² bis 1000 mm² ab.


Universelle Einsetzbarkeit:
Für Kupfer- und Aluminiumleiter nach EN 60228 Klasse 1 & 2 verwendbar. Für die Anwendung unserer Schraubtechnik mit flexiblen Kupferleitern Klasse 5 bitten wir um Rücksprache.


Bewährte Qualität:
Nach IEC 61238-1 für Klasse 2 Leiter geprüft, seit mehr als 15 Jahren im störungsfreien Serieneinsatz.





Abmessungen C-Serie

Auswahltabelle C-Serie

Technischer Hinweis C-Serie

(1) Maß d2 =26       (2) Leiterzentrierung durch Zentriereinlagen

Andere Laschenbohrungen auf Anfrage.

Schraubenprinzip

Die Schrauben sind mit mehreren Abreißstellen, die unterschiedliche Abreißmomente aufweisen, sowie einem Innensechskant und einem Außensechskant ausgestattet.

Die Abreißmomente sind so definiert, dass der größte Leiterquerschnitt mit dem größten Anzugsmoment und kleinere Leiterquerschnitte mit kleineren Anzugsmomenten geklemmt werden.

Dies geschieht über die Zuordnung von Außen- und Innensechskant.
Die jeweils dazugehörige Montageanleitung beschreibt, welcher Leitertyp mit welchem Sechskant zu klemmen ist.

Zentrierung des Leiters

Für die zentrische Lage kleinerer Leiterquerschnitte in der Leiteraufnahme verwenden wir Zentrierringe, die vor der Montage des entsprechenden Querschnittes bis zum Anschlag in die Kabelschuhhülse einzupressen sind. Die Zentrierringe sind farblich unterschieden und den jeweiligen Leitertypen zugeordnet. Die dazugehörige Montageanleitung beschreibt, für welchen Leitertyp die Zentrierringe zu verwenden sind. Die Zentrierung des Leiters erfolgt beim größten Querschnittsbereich über eine Zentriereinlage.

Piktogramme

Technische Hinweise und Anwendungsinformationen (Schraubtechnik)

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. entsprechenden DIN-Blättern und IEC-Empfehlungen. Achtung: Vor Ersteinsatz bitten wir um Rücksprache mit dem Hersteller.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern und für Leitertemperaturen bis 90°C vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen.

Die Leiternorm DIN EN 60228 legt keine verbindlichen Leiterabmessungen fest. Trotz aller Sorgfalt seitens des Herstellers, kann der Leiternorm folgend keine allgemeingültige Verwendungsfähigkeit von GPH® Pressprodukten für EN-Leiter sichergestellt werden. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlichen Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Zur Verwendung flexibler Kupferleiter der Klasse 5 mit der M/C-Serie werden Wechselschraubensets angeboten. Mit der D-Serie können die in der Tabelle angegebenen Querschnitte mit bzw. ohne Einsatz
einer Hülse geklemmt werden. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlichen Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz von Leitern der Klasse 6 oder anderer Sonderleiter.

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich
Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.

Unsere Geschäftsbedingungen entsprechen der jeweils neuesten Ausgabe der „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“. Zur Verpackung unserer Produkte verwenden wir recyclingfähige Verpackungsmaterialien nach der geltenden Verpackungsverordnung (VerpackV). Verkaufsverpackungen werden nicht zurückgenommen.

Der Nachdruck dieses Katalogs ist, auch auszugsweise, nur mit besonderer Erlaubnis gestattet. Änderungen bleiben uns ausdrücklich vorbehalten. Abbildungen und Zeichnungen sind nicht
maßgebend. Gewichtsangaben sind annähernd und schließen die Kartonverpackung ein. Mit diesem Katalog werden frühere Ausgaben ungültig. Nicht aufgeführte Produkte sind auf Anfrage erhältlich.

Hof, im Mai 2021
