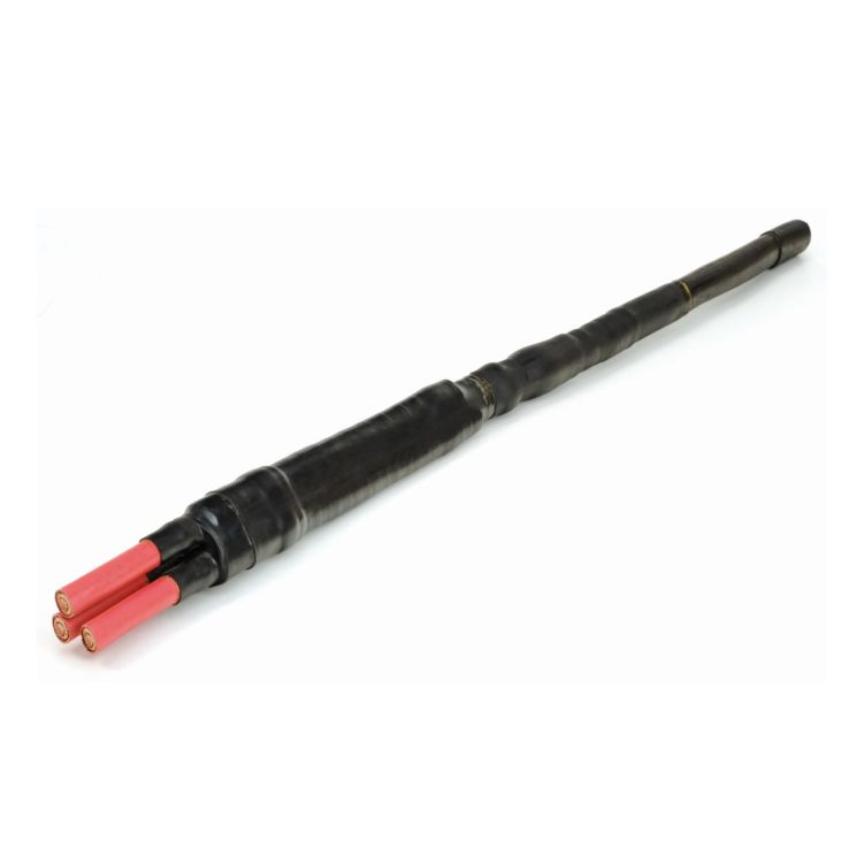

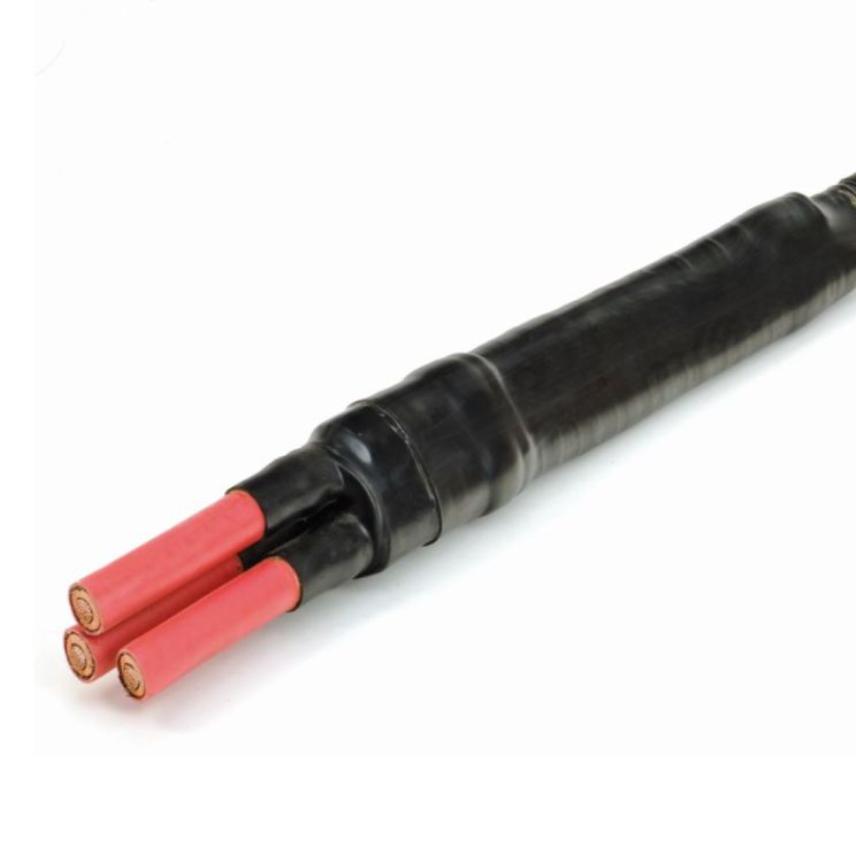

GTM3.1 - Warmschrumpf-Übergangsmuffe bis 42 kV

1. Coextrudierter Isolierkörper
2. Feldsteuerschlauch
3. Korrosionsschutzschlauch
4. Feldsteuermastik
5. Dichtmastik
6. Schirmdrahtverbinder
7. Leiterverbinder
8. Leitende Warmschrumpf-Aufteilungskappe (17GTM3.1)
9. Leitender Schlauch (17GTM3.1)
10. Ölsperrschlauch
11. Warmschrumpf-Aufteilungskappe

Die Übergangsmuffe GTM3.1 wird mit folgenden Komponenten geliefert:

Leitender Schlauch GT5 (17GTM3.1)
Feldsteuerschlauch GT1 (alle Typen)
Warmschrumpf Aufteilkappe (alle Typen)
1 x leitende Warmschrumpf Aufteilkappe 36TTS (17GTM3.1)
Korrosionsschutzschlauch GT4 (alle Typen)
Coextrudierter Isolierkörper GT25 (alle Typen)
Transparenter Ölsperrschlauch GT10 (alle Typen)
Isolierschlauch (42GTM3.1)

Im Lieferumfang enthalten sind auch:

+ Montageanweisung
+ Schraubverbinder
+ Schirmdrahtverbinder
+ Rollfedern
+ Montagekleinmaterial
+ Cu-Gewebeband

Bei Bestellung bitte die Artikelnummer angeben (siehe Tabelle).

Bestellbezeichnung der Übergangsmuffe entsprechend dem verwendeten Kabeltyp auswählen. Wenn möglich den Ø über Aderisolierung mit angeben. Verbindungen von unterschiedlichen Leiterquerschnitten, z.B. kleine Querschnitte auf große Querschnitte, auf Anfrage möglich. Übergangsmuffen für 12/20 (24) kV und 18/30 (36) kV für H-Kabel auf VPE-isolierte Einleiterkabel auf Anfrage verfügbar.


Bestellbeispiel
Für papierisoliertes Gürtelkabel mit 6/10 kV, 3 x150 mm² auf VPE-isoliertes Einleiterkabel mit 6/10 kV, 120 mm².

Bestellen Sie laut Tabelle:
17GTM3.1.240 Artikelnummer 59854.


¹⁾ Muffentyp ist für die Spannungsebenen 18/30 (36) kV und 20,8/36 (42) kV geeignet, typgeprüft für 20,8/36 (42) kV.
²⁾ Übergangsmuffen für papierisolierte Gürtelkabel auf VPE-isolierte Einleiterkabel.
³⁾ Übergangsmuffen für Drei-Bleimantelkabel auf VPE-isolierte Einleiterkabel.

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.

Unsere Geschäftsbedingungen entsprechen der jeweils neuesten Ausgabe der „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“. Auf Wunsch senden wir Ihnen eine Kopie zu.

Das Verbindungsmaterial wird vorwiegend in Kartons verpackt geliefert. Wir verwenden nur recyclingfähige Verpackungsmaterialien nach der neuen Verpackungsordnung. Faltkartons werden nicht zurückgenommen. Nach Möglichkeit sind nur vollständige Normalverpackungen zu bestellen.

Der Nachdruck dieses Katalogs ist, auch auszugsweise, nur mit besonderer Erlaubnis gestattet. Änderungen bleiben uns ausdrücklich vorbehalten. Die Abbildungen und Zeichnungen sind nicht unbedingt maßgebend. Die Gewichtsangaben sind annähernd und schließen die Kartonverpackung mit ein. Mit diesem Katalog werden frühere Ausgaben ungültig. Ausführungen, die nicht im Katalog enthalten sind, erhalten Sie auf Anfrage.

Hof, im Mai 2021
