240TS SMARTER T-STECKER
NEU
240TS SMARTER T-STECKER
240TS - EUROMOLD® Smarter T-Stecker, EPDM, Anschlusstyp A, bis 24 kV / 250 A
Mehr lesenBeschreibung
Beschreibung
ANWENDUNG
Kompakt T-Stecker für Einsatz bei kunststoffisolierten Mittelspannungskabeln mit fest verschweißten, graphitierten oder abziehbaren äußeren Leitschichten sowie bei gummiisolierten Leitungen mit abziehbaren äußeren Leitschichten. Bei anderen Kabelaufbauten bitten wir um Werksrückfrage.
Der Rückseitig Anschlusstyp C-Konus dient zur Aufnahme eines Spannungssensors.
TECHNISCHE HINWEISE
- Kapselung durch eine dickwandige Leitschicht aus EPDM.
- Der Stecker wird einer Stückprüfung auf Nennstehwechselspannung und Teilentladungsfreiheit unterzogen.
SPEZIFIKATIONEN UND NORMEN
Der Kompakt-T-Stecker (K)240TS/G erfüllt die Anforderungen nach CENELEC HD 629.1

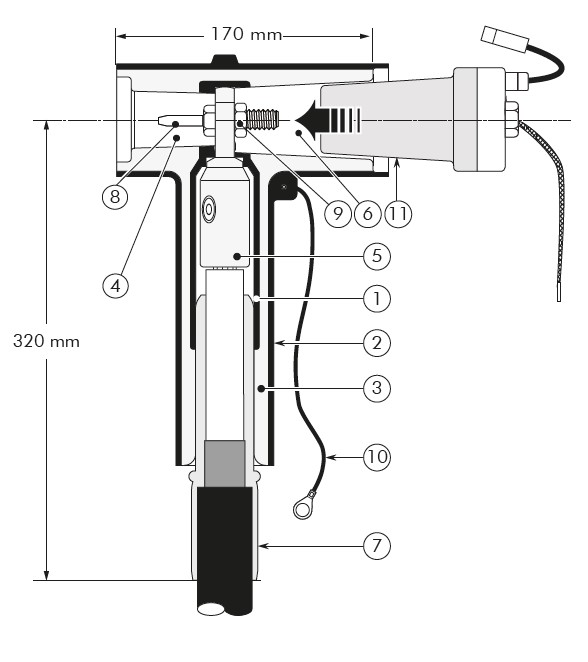

DESIGN
BESCHREIBUNG
- Steuerelektrode aus leitfähigem EPDM
- Kapselung aus leitfähigem EPDM
- Steckerisolierung aus EPDM.
- Anschlusstyp A, Außenkonus nach CENELEC EN 50180 und 50181
- Schraubanschluss
- Anschlusstyp C Außenkonus, nach CENELEC EN 50180 und 50181
- Feldsteuereinsatz
- Kontaktstift
- Feststellschraube + Flanschmutter
- Erdanschluss
- Spannungssensor
Eine Mantelfehlerprüfung des Kabels ist im aufgesteckten Zustand möglich.

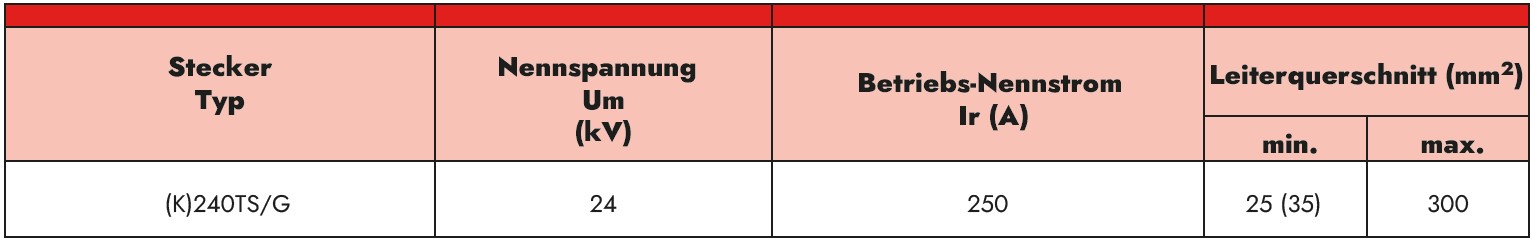

TECHNISCHE DATEN 240TS
LIEFERUMFANG
Zu einem Satz (K)240TS/G Kompakt-T-Stecker gehören 3 x folgende Komponenten.
Zu einem Satz gehören auch:
+ Montageanweisung
+ Silikonfett
+ Reinigungstücher
+ Montagedorn (ab 185 mm²)
+ Klebeband
+ Handschuhe
+ Dichtmastik

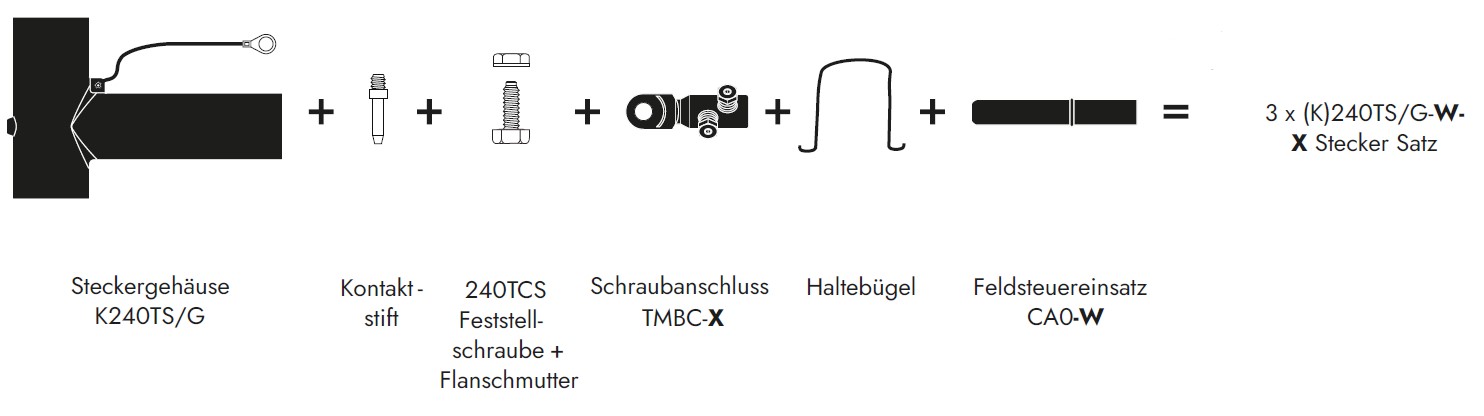

240TS KIT

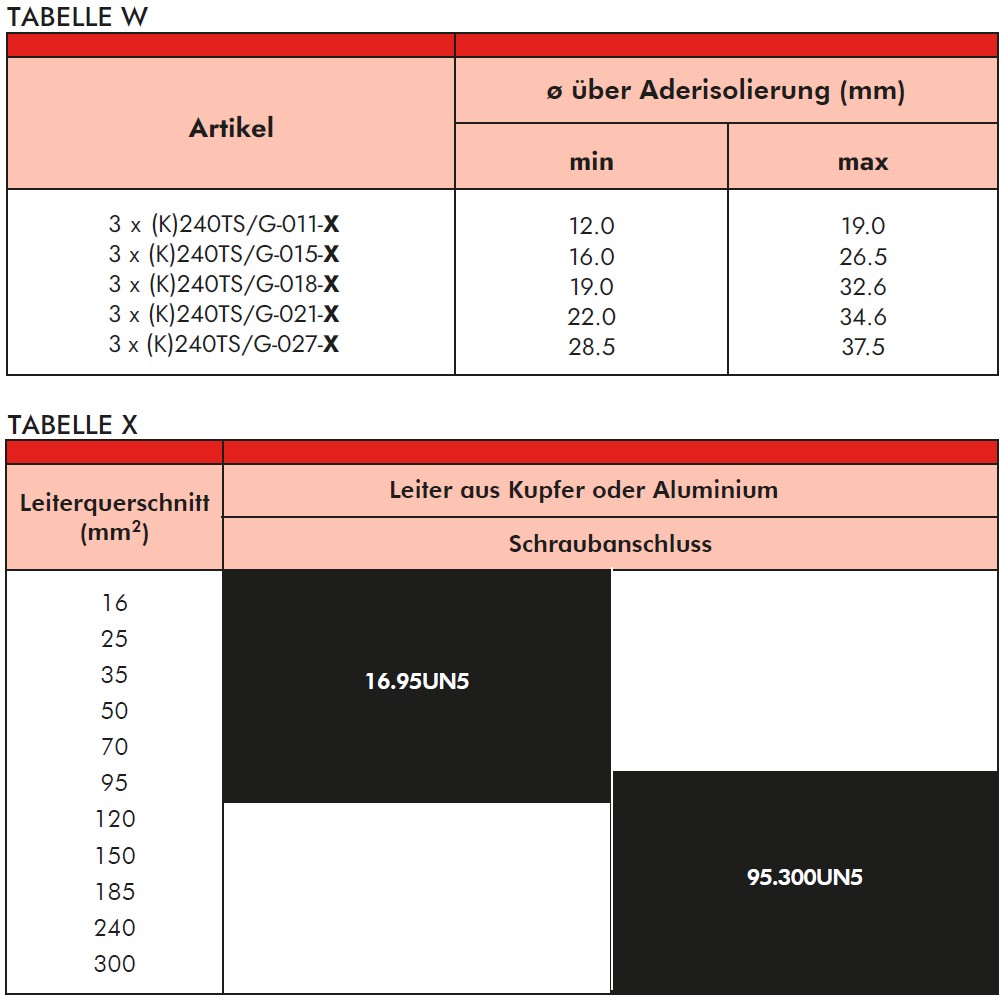

AUSWAHLTABELLE
BESTELLANGABEN
Um den Satz T-Stecker zu bestellen, wählen Sie anhand Tabelle W die Artikelnummer aus, passt zum Durchmesser Ø über Aderisolierung aus.
BESTELLBEISPIEL:
Für ein Kabel 24 kV (Um), mit 50 mm² Leiterquerschnitt und Ø 20.5 mm über der geschälten Aderisolierung.
Bestellen Sie laut Tabelle: 3 x K240TS/G-015-16.95UN5
OPTIONEN
Der (K)240TS/G kann mit genormten Anschlusstyp C-Spannungssensoren verwendet werden. Eine Auswahl solcher Sensoren ist bei Nexans erhältlich:
- Für Zelisko Spannungssensor SMVS-UW1001, fügen Sie ein +UW1001 zur Bestellung hinzu.
- Für ABB Spannungssensor KEVA24 C10 oder KEVA 24 C10c (mit leitfähiger Oberfläche), fügen Sie ein +KEVA 24 C10(c) zur Bestellung hinzu.
Der (K)240TS/G kann auch als herkömmlicher T-Stecker zum Anschluss von Mittelspannungskabeln an Mittelspannungsanlagen mit Anschlusstyp A, 250 A verwendet werden. Für solche Anwendungen muss die Anschlusstyp C Seite mit einem Abschlusseinsatz und Abschlusskappe verschlossen werden. Bitte fügen Sie der Bestellung +400BIPA hinzu.
