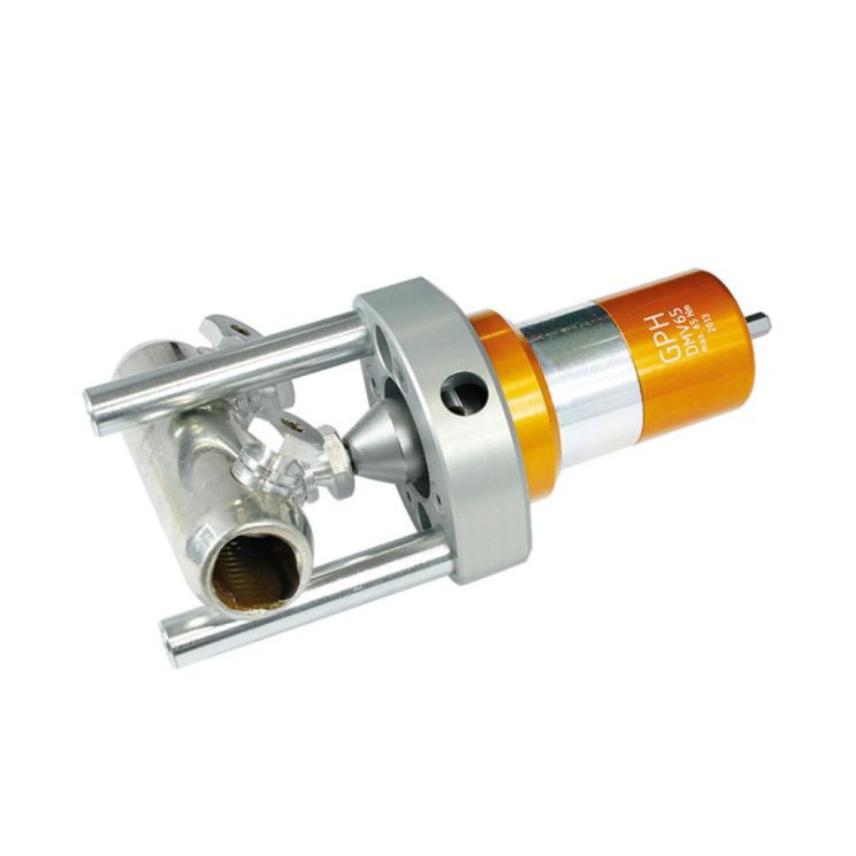

Drehmomentverstärker DMV65, mit Werkzeugkoffer

Beschreibung

Beschreibung

Beschreibung

Anwendung
Der Drehmomentverstärker DMV65 ist geeignet zur schonenden Montage von Abreißschrauben in Schraubverbindern und -kabelschuhen mit handelsüblichen Akkuschraubern. Das Werkzeug erzeugt die optimale Klemmkraft bei GPH® Schraubverbindern für Leiterquerschnitte bis 630 mm². Der DMV65 bietet hervorragende Montagequalität für Schraubverbinder und Schraubkabelschuhe bis Ø 52 mm.


Technische Daten:

3-Kant-Aufnahme
½" Vierkant zur Aufnahme der Steckschlüsseleinsätze
Länge Gegenhaltestangen 80,5 mm
Übersetzungsverhältnis 1:24
Max. Abtriebsdrehmoment 65 Nm
Min. Antriebsdrehmoment 3,5 Nm
Gewicht 941 g


Wichtige Hinweise

Der Drehmomentverstärker ist nicht für Montagen unter Spannung zugelassen.
Das Werkzeug ist nicht für Schlagschraubermontagen geeignet.
Es gelten die Montageanleitungen der jeweiligen Schraubverbinder oder-kabelschuhe.


Material:

Funktionsteile und Gegenhaltestangen aus hochfestem Stahl
Gehäuse aus Aluminium mit eloxierter Oberfläche


Lieferumfang:

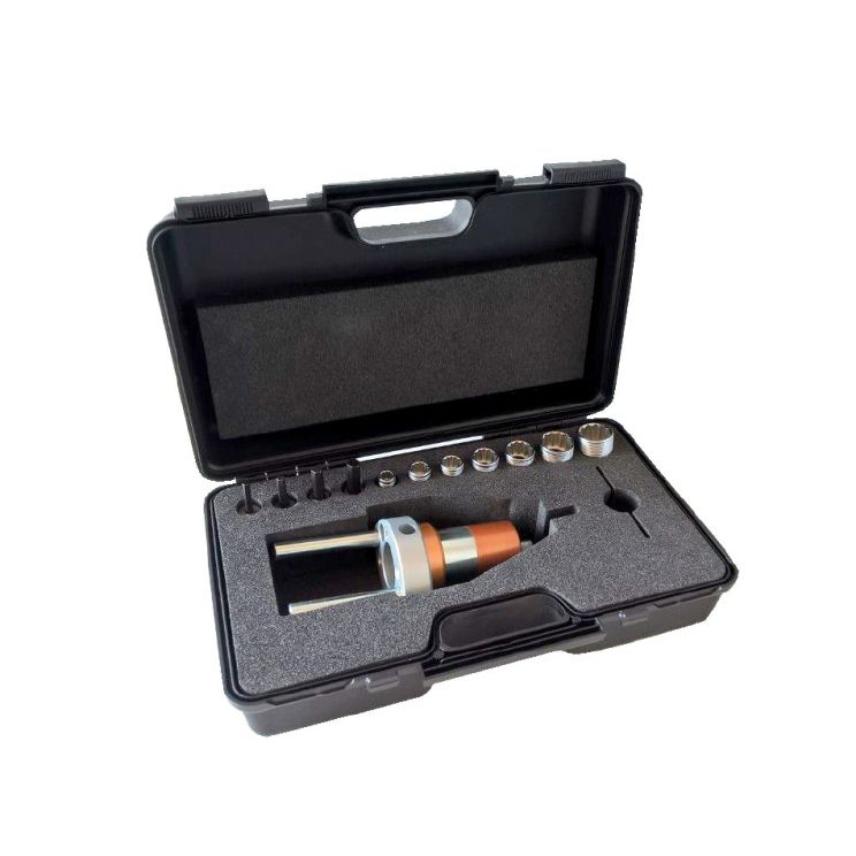

Koffer mit Schaumstoffeinlage
Außensechskant-Einsätze SW10, 13, 14, 17, 19, 22, 24
Innensechskant-Einsätze SW5, 6, 8, 10
Sechskant-Winkelschraubendreher SW5
Bedienungsanleitung

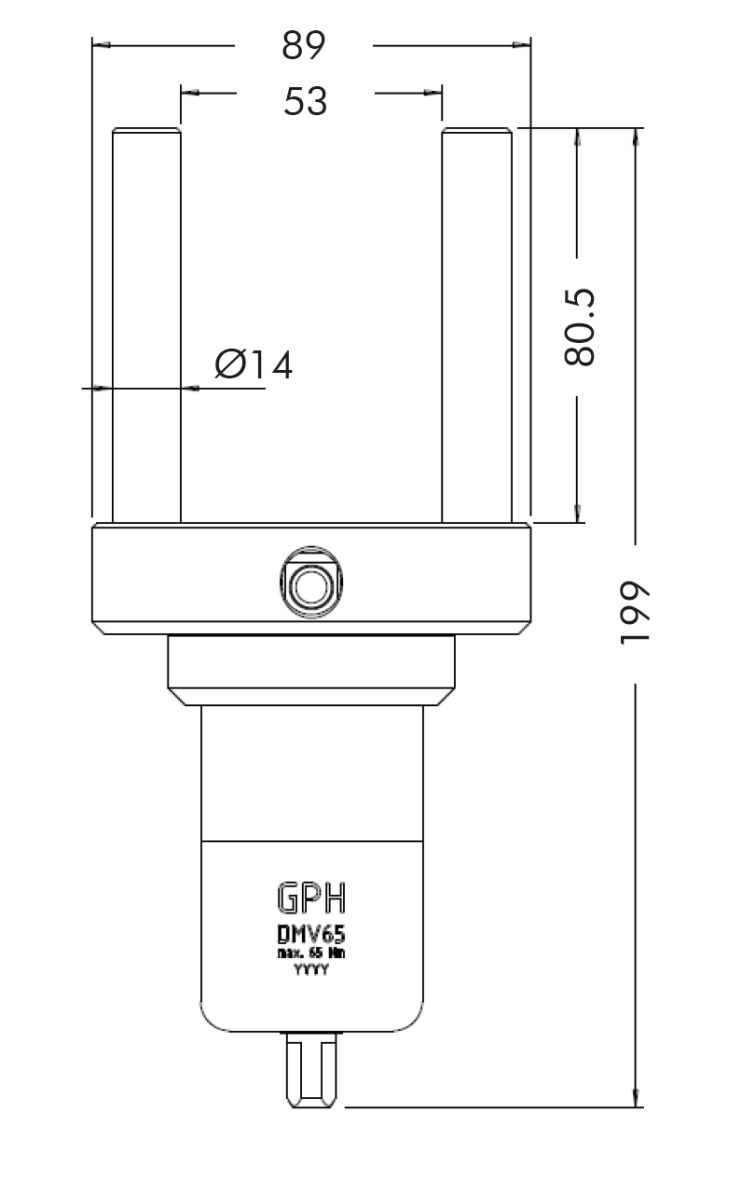

Zeichnung DMV65

Beschreibung und Abmessungen DMV65

Gegenhaltestangen montiert, Länge 80,5 mm
Sockelplatte
Innere Einschraubbohrung für Ø < 40 mm
Äußere Einschraubbohrung für Ø < 53 mm
½" Vierkant mit Kugelverriegelung
Entriegelungsbohrung
Getriebe
3-Kant-Aufnahme
Sechskant-Winkelschraubendreher SW5

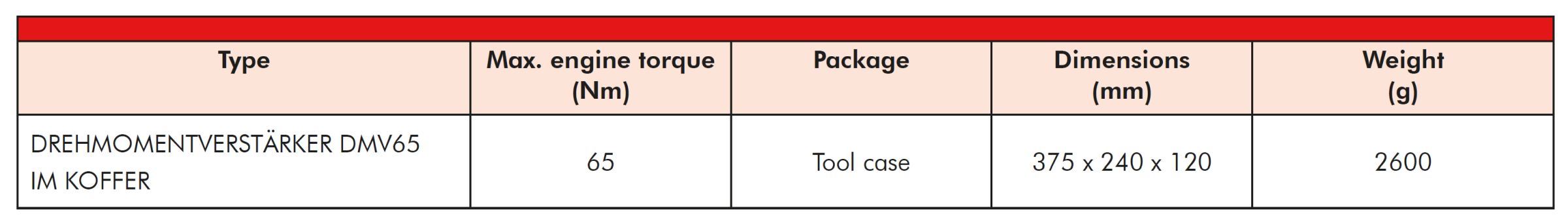

Bestellangaben DMV65

Technische Hinweise und Anwendungsinformationen (Schraubtechnik)

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. entsprechenden DIN-Blättern und IEC-Empfehlungen. Achtung: Vor Ersteinsatz bitten wir um Rücksprache mit dem Hersteller.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern und für Leitertemperaturen bis 90°C vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen.

Die Leiternorm DIN EN 60228 legt keine verbindlichen Leiterabmessungen fest. Trotz aller Sorgfalt seitens des Herstellers, kann der Leiternorm folgend keine allgemeingültige Verwendungsfähigkeit von GPH® Pressprodukten für EN-Leiter sichergestellt werden. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlichen Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Zur Verwendung flexibler Kupferleiter der Klasse 5 mit der M/C-Serie werden Wechselschraubensets angeboten. Mit der D-Serie können die in der Tabelle angegebenen Querschnitte mit bzw. ohne Einsatz
einer Hülse geklemmt werden. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlichen Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz von Leitern der Klasse 6 oder anderer Sonderleiter.

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich
Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.

Unsere Geschäftsbedingungen entsprechen der jeweils neuesten Ausgabe der „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“. Zur Verpackung unserer Produkte verwenden wir recyclingfähige Verpackungsmaterialien nach der geltenden Verpackungsverordnung (VerpackV). Verkaufsverpackungen werden nicht zurückgenommen.

Der Nachdruck dieses Katalogs ist, auch auszugsweise, nur mit besonderer Erlaubnis gestattet. Änderungen bleiben uns ausdrücklich vorbehalten. Abbildungen und Zeichnungen sind nicht
maßgebend. Gewichtsangaben sind annähernd und schließen die Kartonverpackung ein. Mit diesem Katalog werden frühere Ausgaben ungültig. Nicht aufgeführte Produkte sind auf Anfrage erhältlich.

Hof, im Mai 2021
