FLAMEX® OPTICAL FIBER CABLES

Produkte

2PH526

Nexans ref. 2PH526

  • Verpackung: Cut to length (m)
  • Anzahl der optischen Fasern: 1
  • Nettogewicht ca.: 6 kg/km
  • Aussendurchmesser: 2 mm
  • Max. dynamische Zugfestigkeit: 125 N/mm2
  • Max. statische Zugfestigkeit: 250 N/mm2
  • Dynamischer Mindestbiegeradius während Anwendung: 40,0 mm
  • Mindestbiegeradius bei statischem Einsatz: 20 mm



2PH527

Nexans ref. 2PH527

  • Verpackung: Cut to length (m)
  • Anzahl der optischen Fasern: 2
  • Nettogewicht ca.: 20 kg/km
  • Aussendurchmesser: 6 mm
  • Max. dynamische Zugfestigkeit: 250 N/mm2
  • Max. statische Zugfestigkeit: 500 N/mm2
  • Dynamischer Mindestbiegeradius während Anwendung: 120,0 mm
  • Mindestbiegeradius bei statischem Einsatz: 60 mm



2PH528

Nexans ref. 2PH528

  • Verpackung: Cut to length (m)
  • Anzahl der optischen Fasern: 4
  • Nettogewicht ca.: 40 kg/km
  • Aussendurchmesser: 7 mm
  • Max. dynamische Zugfestigkeit: 500 N/mm2
  • Max. statische Zugfestigkeit: 1000 N/mm2
  • Dynamischer Mindestbiegeradius während Anwendung: 140,0 mm
  • Mindestbiegeradius bei statischem Einsatz: 70 mm



2PH529

Nexans ref. 2PH529

  • Verpackung: Cut to length (m)
  • Anzahl der optischen Fasern: 6
  • Nettogewicht ca.: 60 kg/km
  • Aussendurchmesser: 8 mm
  • Max. dynamische Zugfestigkeit: 750 N/mm2
  • Max. statische Zugfestigkeit: 1500 N/mm2
  • Dynamischer Mindestbiegeradius während Anwendung: 160,0 mm
  • Mindestbiegeradius bei statischem Einsatz: 80 mm



2PH530

Nexans ref. 2PH530

  • Verpackung: Cut to length (m)
  • Anzahl der optischen Fasern: 8
  • Nettogewicht ca.: 80 kg/km
  • Aussendurchmesser: 8,5 mm
  • Max. dynamische Zugfestigkeit: 1000 N/mm2
  • Max. statische Zugfestigkeit: 2000 N/mm2
  • Dynamischer Mindestbiegeradius während Anwendung: 170,0 mm
  • Mindestbiegeradius bei statischem Einsatz: 85 mm



Beschreibung

Beschreibung

Normen

  • International
    EN 45545-2 (HL3)
  • National
    NF C 32-070/C2

Nexans produces a range of optical fiber cables OM1 (62.5/125 μm) and OM3 (50/125 μm) for onboard communication and data transmission. With its halogen-free cross-linked sheathing material the FLAMEX® optical fiber cables conform to the rolling stock requirements.

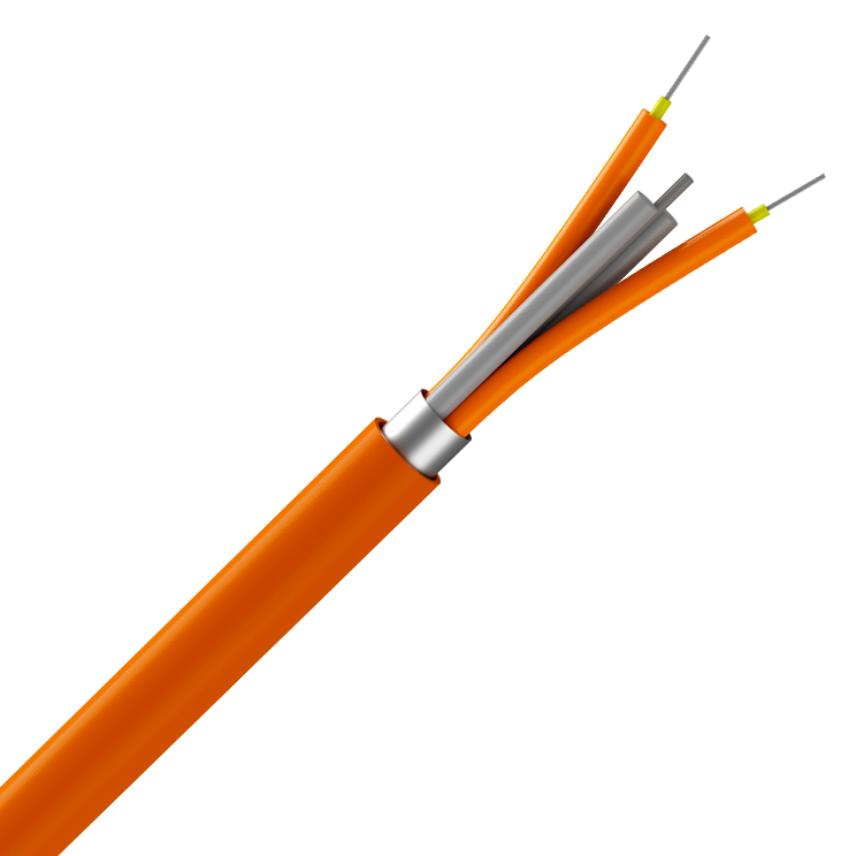

DESIGN

  1. Patch cord

Core: glass OM 1 or OM 3 (Diameter = 62.5 or 50μm)

Cladding: glass (Diameter = 125 ± 3 μm)

Coating: acrylate (Diameter = 245 ± 10 μm)

Buffer: Thermoplastic elastomer (Diameter = 900 ± 50 μm)

Reinforcement: Aramid yarns

Sheath: Halogen-free FLAMEX® according to EN 50264-1 type EM 104( Diameter = 2.00 ± 0.15 mm)

  1. Tape (for multi-fibers)
  2. Outer sheath

Cross-linked halogen-free FLAMEX® according to EN 50264-1 type EM 104



FIRE SAFETY STANDARDS

FLAMEX® optical fiber cables are conform to EN 45545-2. On top some cables are designed to withstand fire tests according to NFPA 130 and GOST-R 31565



MARKING

Example:
FLAMEX P/Number Nexans - number of fiber x 62.5/125 - month and year of production







Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Fasertyp
OM1 62.5/125
Halogenfrei
EN 60754-1 & EN 60684-2

Mechanische Eigenschaften

Mechanische Eigenschaften

Querdruckwiderstand (IEC 794-1-E3)
250 N/cm

Anwendungsmerkmale

Anwendungsmerkmale

Elektromagnetisch geschirmt
Ja
Flammwidrig
EN 45545-2 (HL3)
Rauchdichte
EN 45545-2 (HL3)
Toxizität der (Brand-)Gase
EN 45545-2 (HL3)
