MPRXCX® / MPRXCX®FLEXISHIP® 0.6/1(1.2) kV

Beschreibung

Beschreibung

Normen

  • International
    IEC 60092-350; IEC 60092-353; IEC 60092-360; IEC 60228; IEC 60332-1; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034



Applications

MPRXCX®  0.6/1 kV armoured power and control cables are used for wiring fixed installations where enhanced mechanical protection and electrical screening is required.
The highly flexible MPRXCX® FLEXISHIP® range is recommended for installations and connections in narrow spaces where an optimal bending radius is required. The sectoral conductors of multicores cables provide further space and weight savings on the cable trays. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.

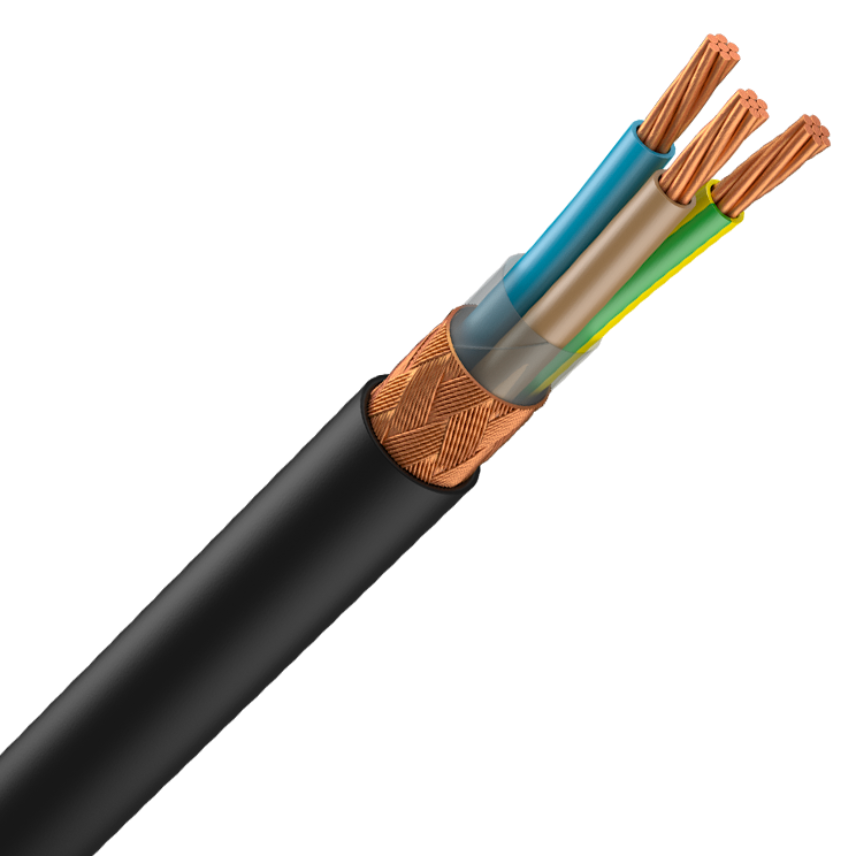

Design

1.   Conductor:
      Stranded bare copper, class 2
      or flexible bare copper, class 5 for FLEXISHIP® types
      (cross sections > 4 mm2)

2.   Insulation:
      XLPE (cross-linked polyethylene)
3.   Inner covering:
      (Filler, if necessary)
      Lapped
4.   Armouring:
      Bare copper braid
5.   Outer sheath:
      Polyolefin SHF1 (SHF2 on request)
      Colour: black

Marking

NEXANS 279 MPRXCX or MPRXCX FLEXISHIP Nber of cores & cross-section 0.6/1kV 90C IEC 60092-353 IEC 60332-3-22  Cat. A WW YYYY *CE* Manufacturing n° + metric marking



Core Identification

1 core:   black
2 cores: brown-blue
3 x:        brown-black-grey
3G:        brown-blue-green/yellow
4 x:        brown-black-grey-blue
4G:        brown-black-grey-green/yellow
5 x:        white with printed numbers
5G:        brown-black-grey-blue-green/yellow
> 5 cores: nx: white with printed numbers
> 5 cores: nG: white with printed numbers + green/yellow core

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Leiterflexibilität
-
Leiterform
Rund
Halogenfrei
-
Mantelfarbe
-
Mit grün-gelber Ader
-

Abmessungsmerkmale

Abmessungsmerkmale

Aderanzahl
-
Leiterquerschnitt
- mm²

Anwendungsmerkmale

Anwendungsmerkmale

flammwidrig
-
Flammwidrig
-
Toxizität der (Brand-)Gase
-
Korrosivität der (Brand-)Gase
-
Rauchdichte
-
Elektromagnetisch geschirmt
-
Betriebstemperatur
-30 - 80 °C
Max. Betriebstemperatur am Leiter
- °C
