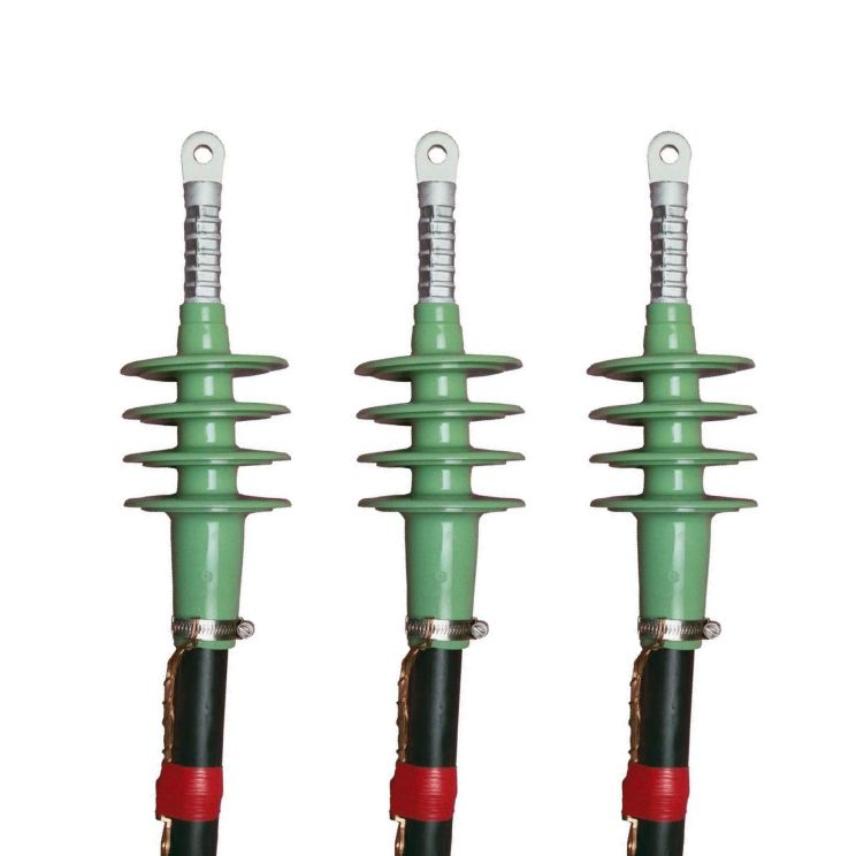

AFN - Freiluft-Aufschiebeendverschluss, Silikon, bis 42 kV

Beschreibung

Beschreibung

Normen

  • International
    CENELEC HD 629.1

Anwendung
Der Freiluft-Aufschiebeendverschluss AFN 10, AFN 20, AFN 30 und AFN 36 wird bei kunststoffisolierten Mittelspannungskabeln mit festverschweißten oder abziehbaren äußeren Leitschichten sowie bei gummiisolierten Leitungen mit abziehbaren äußeren Leitschichten eingesetzt.

Mit diesem hochwertigen Silikonendverschluss wird die gesamte Querschnittspalette mit wenigen Größen je Spannungsreihe abgedeckt. Ein weiteres Merkmal ist die einfache und schnelle Montage. Der Leiteranschluss erfolgt mit Schraub- oder Presskabelschuhen. Für Dreileiterkabel ist der Endverschluss mit zusätzlichem Aufteilungszubehör erhältlich.


Spezifikationen und Normen
Der Endverschluss erfüllt die Anforderungen nach CENELEC HD 629.1.

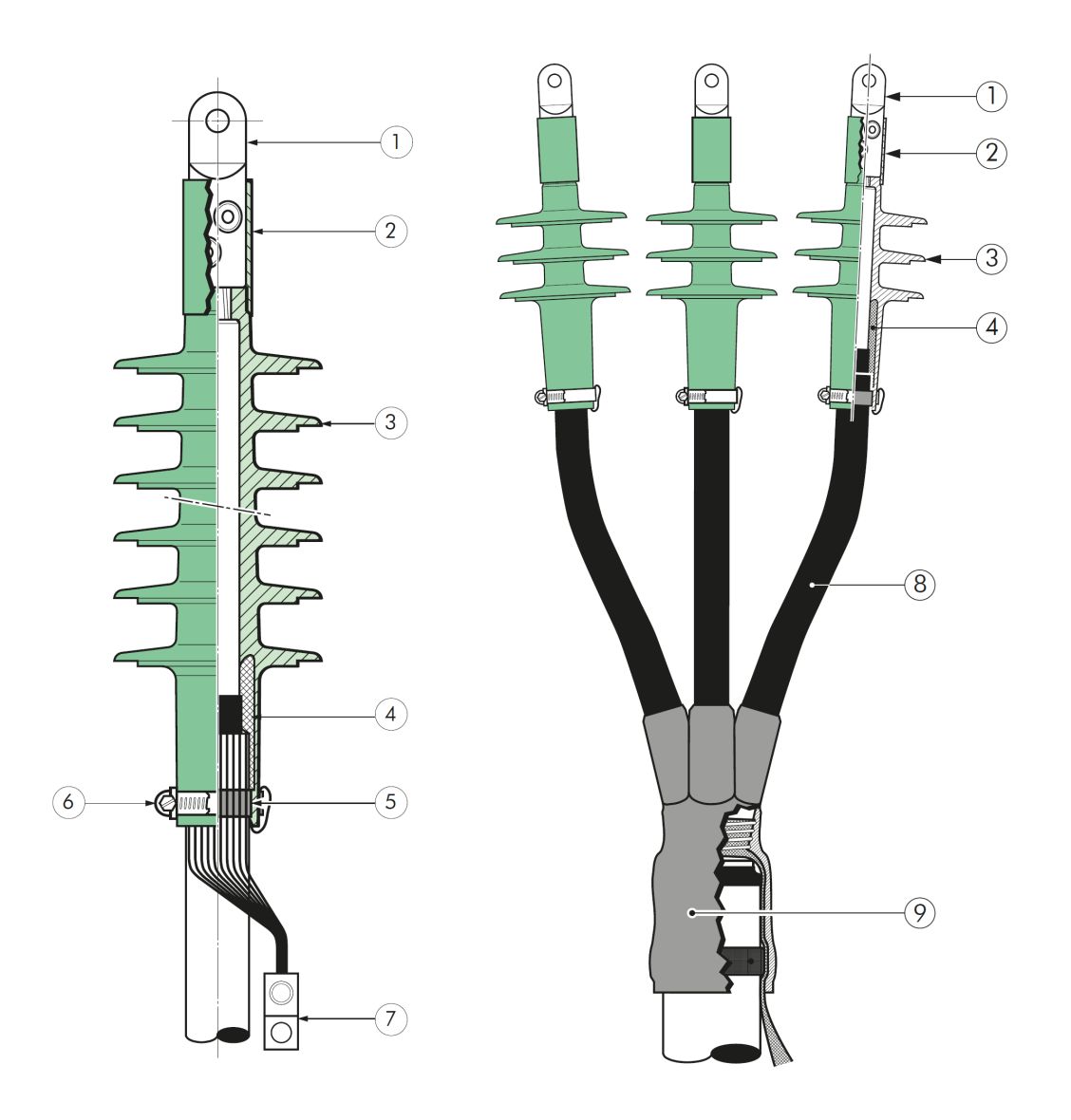

Zeichnung AFN

Beschreibung AFN

1. Längswasserdichter Schraub- oder Presskabelschuh
2. Silikonschlauch oder Kappe als zusätzliche Abdichtung des Übergangs zum Kabelschuh des Endverschlusses
3. Elastischer Silikonkörper, gewährleistet auch nach Lastwechseln einwandfreien Sitz auf der Ader
4. Integrierter Steuertrichter aus leitfähigem Silikon
5. Dichtungskitt
6. Schelle
7. Erdkabelschuh
8. Schrumpfschlauch
9. Aufteilungsschrumpfkappe

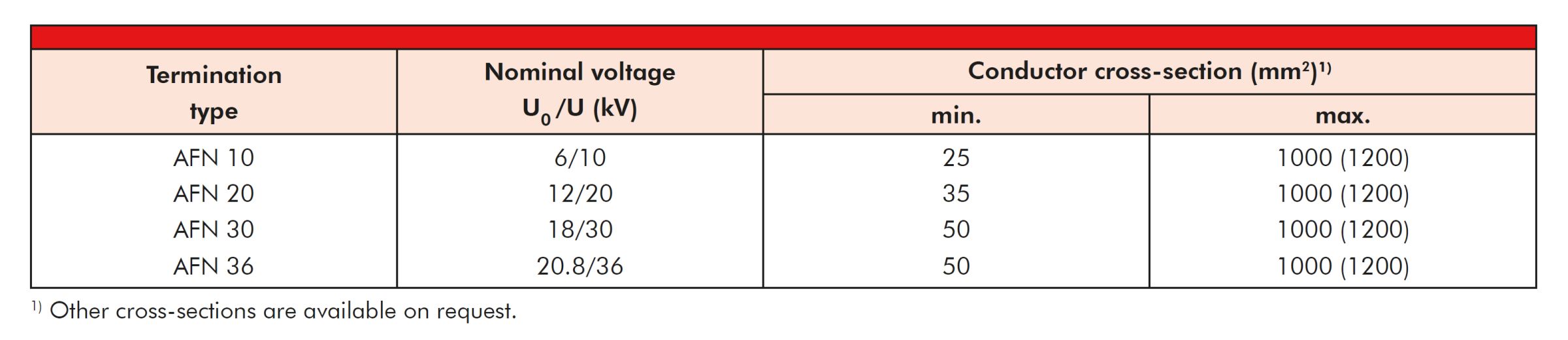

Technische Daten AFN

Lieferumfang AFN

3 Endverschlusskörper
3 Schraub- oder Presskabelschuhe für den Leiter
3 Schraub- oder Presskabelschuhe für den Schirm
Montageanweisung
Silikonfett
Montagekleinmaterial



Bestellangaben AFN

Tabelle 1 - Zuordnung und Abmessungen

Tabelle 2 - Artikelnummern

Bei Bestellung die Artikelnummer angeben (siehe Tabelle).


Bestellbeispiel
1 Satz AFN 20 für 12/20 kV, für 95-240 mm² mit Schraubkabelschuh (Laschenbohrung Ø 13 mm).
Bestellen Sie laut Tabelle 2: 1 Satz - AFN 20 Gr. 2 unter der Artikelnummer 48793.


Anmerkung:
Die Zuordnung gilt nur für VPE- isolierte Kabel (Abmessungen nach DIN VDE 0276-620) mit abschälbaren Leitschichten. Bei anderen Kabelaufbauten bitten wir um Werksrückfrage.


2) Da die Abmessungen für Kabel der Spannungsebene 20,8/36 (42) kV noch nicht standardisiert sind, sind die in der Tabelle angegebenen Leiterquerschnitte und deren Zuordnung der Durchmesser über Isolierung nur als Richtwerte zu betrachten.
Bei der Garnituren-Bestellung für diese Kabel bitten wir Sie, den überprüften Durchmesser über Aderisolierung mit anzugeben.

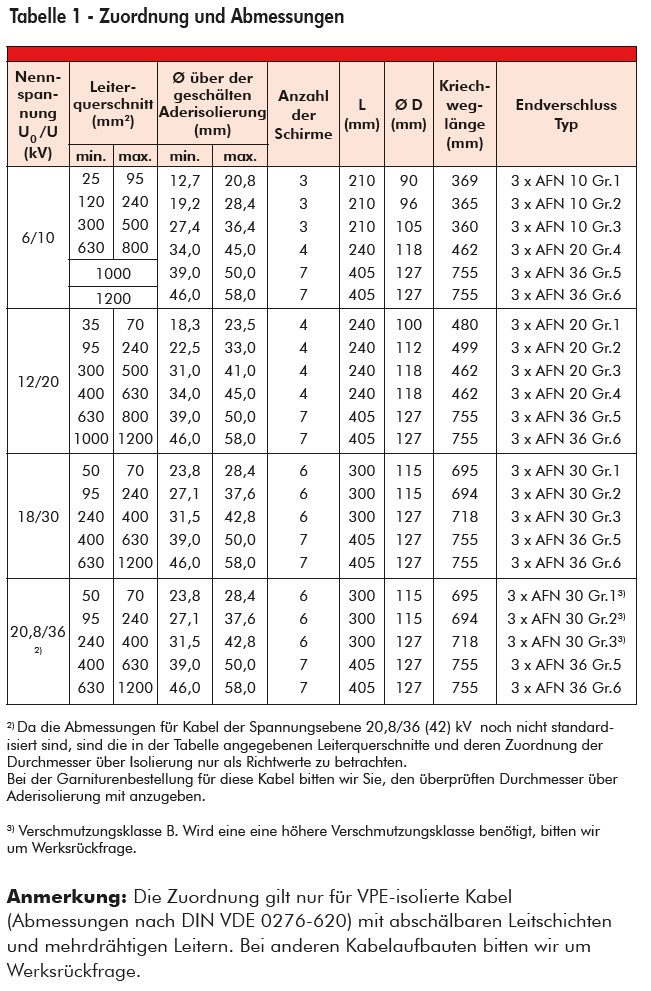

Tabelle 1 - Zuordnung und Abmessungen AFN

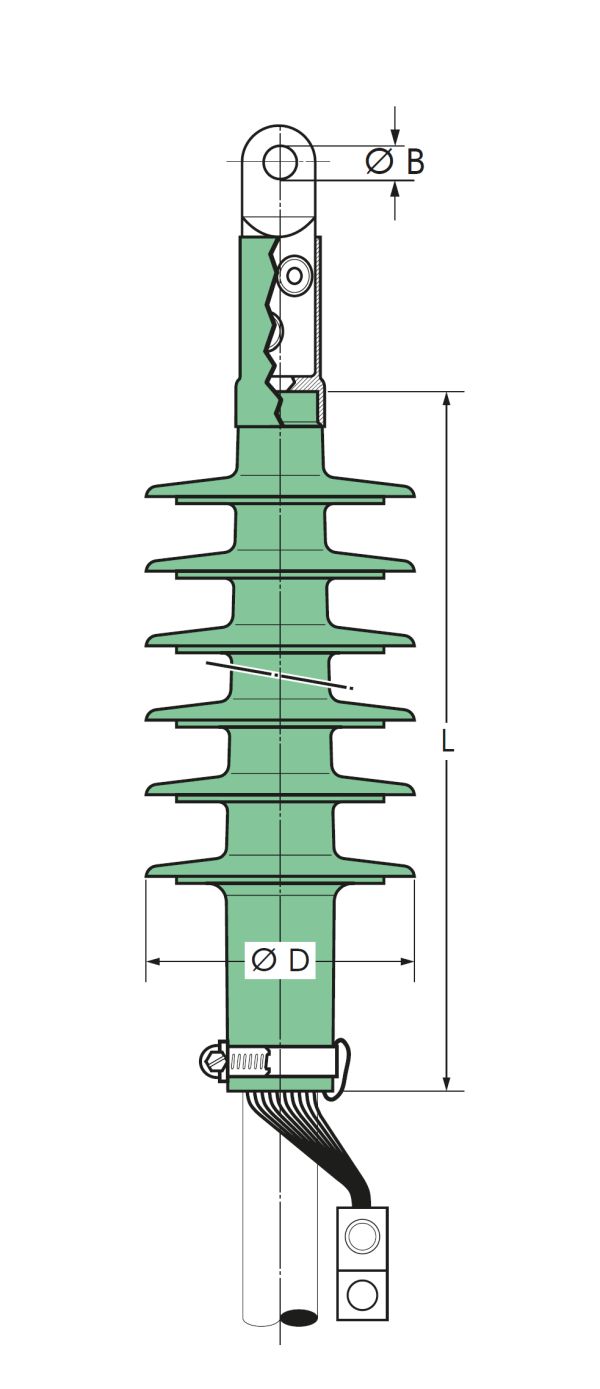

Dimensionen AFN

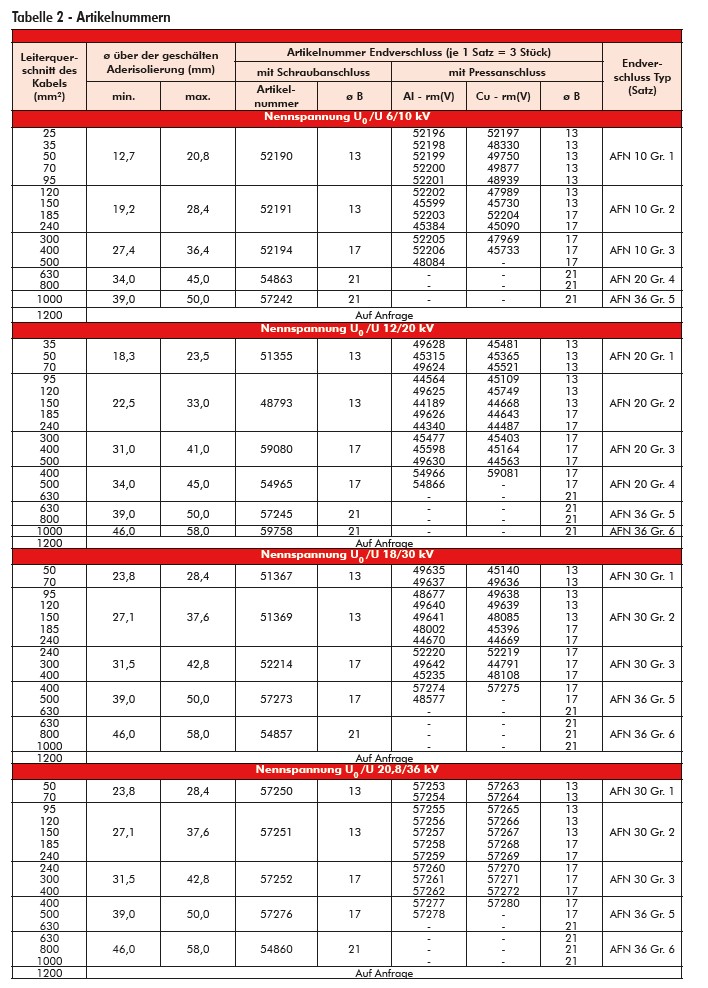

Tabelle 2 - Artikelnummern AFN

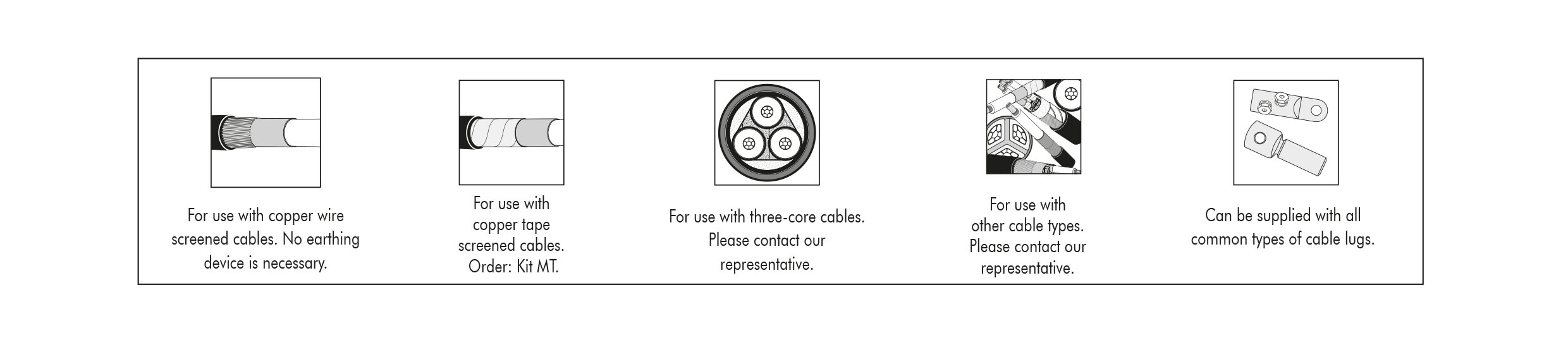

Piktogramme AFN

Technische Hinweise und Anwendungsinformationen (Garnituren)

Die angegebenen Daten wurden gewissenhaft ermittelt, befreien Sie aber nicht von der eigenen Prüfung der von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Zwecke. Dem aktuellen Stand der Technik folgend, behalten wir uns vor, Änderungen an Kennwerten und Leistungsmerkmalen vorzunehmen. Die Verarbeitung und Anwendung der Produkte erfolgen außerhalb unserer Kontrollmöglichkeit und liegen daher ausschließlich in Ihrem Verantwortungsbereich.

Unsere Erzeugnisse entsprechen den einschlägigen VDE-Bestimmungen, bzw. - soweit erschienen - den entsprechenden DIN-Blättern und IEC-Empfehlungen.

Achtung: Vor Ersteinsatz unbedingt Rücksprache mit dem Hersteller halten.

Die im Katalog beschriebenen Produkte sind für den Anschluss von Energieleiterkabeln (Klasse 1 & 2) der Leiterbauformen rund-eindrähtig (RE) und rund-mehrdrähtig (RM), sektor-eindrähtig (SE) und sektor-mehrdrähtig (SM) sowie rund-mehrdrähtig-verdichtet (RMV) ausschließlich auf blanken Leitern vorgesehen. Leiterfüllmaterialien wie Quellbänder, Puder oder Ähnliches sind vor der Montage vollständig zu entfernen. Die Prüfung der Verwendbarkeit auf Grundlage der tatsächlich vorliegenden Leiterabmessung, obliegt im Einzelfall dem Anwender. Dies gilt auch für die Verwendung der Produkte beim Einsatz flexibler Leiter (Klasse 5 & 6).

Montage mit Schlagschrauber: Nur die von Nexans freigegebenen Schlagschrauber verwenden! In Abhängigkeit von unterschiedlichem Leitermaterial bzw. unterschiedlicher Leiterkonstruktion können sich Abweichungen von den Prüfwerten nach IEC 61238-1 ergeben. Einsatz feindrähtiger Leiter nur nach Rücksprache mit Nexans Power Accessories Germany GmbH.

Unsere Geschäftsbedingungen entsprechen der jeweils neuesten Ausgabe der „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“. Auf Wunsch senden wir Ihnen eine Kopie zu.

Das Verbindungsmaterial wird vorwiegend in Kartons verpackt geliefert. Wir verwenden nur recyclingfähige Verpackungsmaterialien nach der neuen Verpackungsordnung. Faltkartons werden nicht zurückgenommen. Nach Möglichkeit sind nur vollständige Normalverpackungen zu bestellen.

Der Nachdruck dieses Katalogs ist, auch auszugsweise, nur mit besonderer Erlaubnis gestattet. Änderungen bleiben uns ausdrücklich vorbehalten. Die Abbildungen und Zeichnungen sind nicht unbedingt maßgebend. Die Gewichtsangaben sind annähernd und schließen die Kartonverpackung mit ein. Mit diesem Katalog werden frühere Ausgaben ungültig. Ausführungen, die nicht im Katalog enthalten sind, erhalten Sie auf Anfrage.

Hof, im Mai 2021
